Cutiile de viteze din seria SPE, gama de dimensiuni a flanșei cu modele de 40, 60, 80, ...
Flanșă pătrată de ieșire
Interval de mărime: 40-120mm
Interval de putere: 50W-7500W
Raport de reducere: 3-512
Sortare logistică
Roboți automate
Tăiere laser
Poarta de control de acces
Centrul fotovoltaic
Dispozitive medicale
Agv

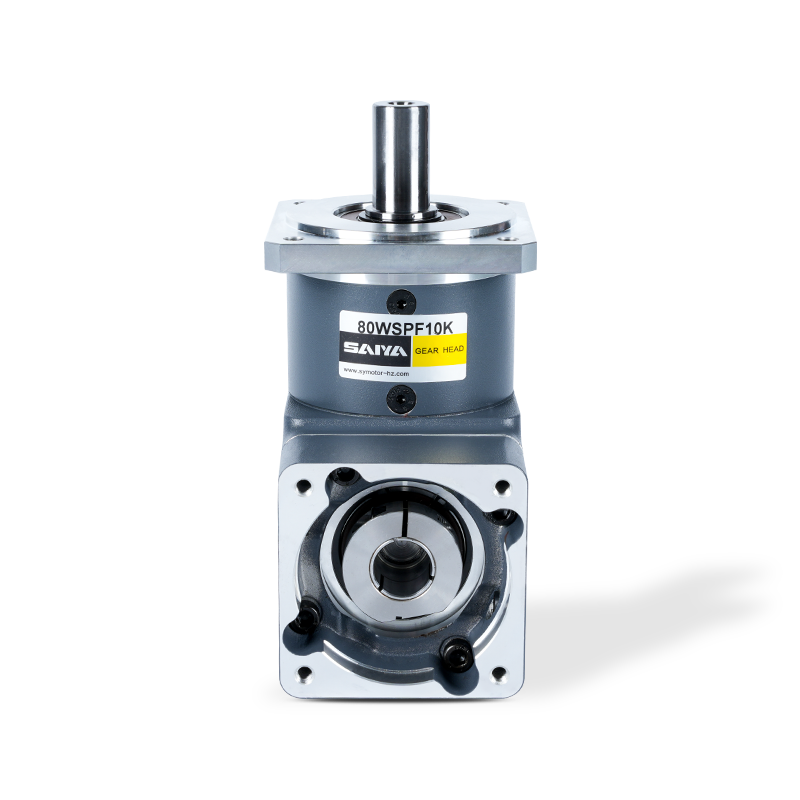

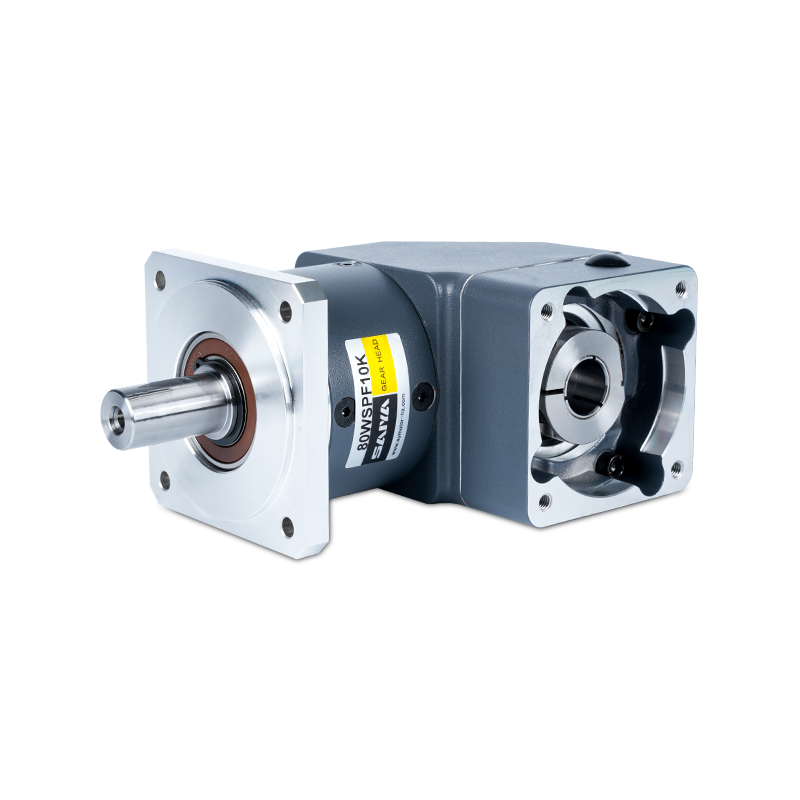

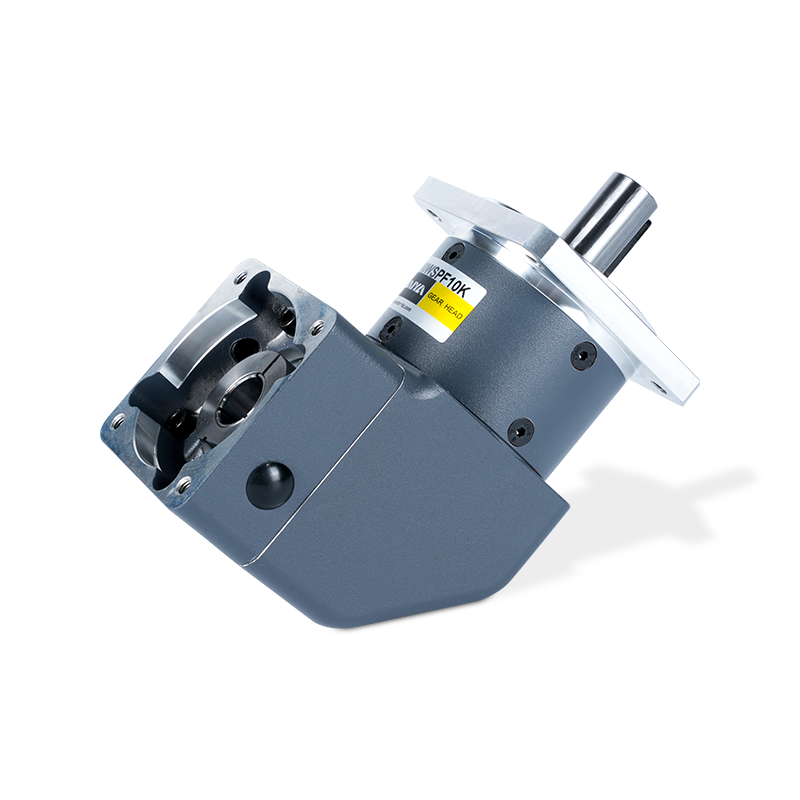

Seria WSPF este cu flanșe de ieșire pătrate, care adaugă dimensiuni de la 40 mm la 120mm. Aceste flanșe unghiulare drepte sunt concepute pentru a excela în diferite aplicații industriale, oferind performanțe fiabile într -un spectru de cerințe.
Proiectat cu o atenție minuțioasă la detalii, seria WSPF întruchipează durabilitatea, precizia și versatilitatea. Indiferent dacă sunt utilizate în utilaje, sisteme de automatizare sau procese industriale, aceste flanșe prezintă o performanță și fiabilitate constantă, contribuind la o eficiență operațională și productivitate sporită.
Proiectarea pătrată de ieșire a acestor flanșe asigură compatibilitatea cu diverse configurații de echipamente, facilitând integrarea perfectă în sistemele existente. Această adaptabilitate simplifică procesele de instalare și minimizează timpul de oprire, optimizând eficiența generală a fluxului de lucru.
Seria WSPF reprezintă un culminant al excelenței inginerești, combinând construcții robuste, funcționalitate versatilă și performanțe precise pentru a răspunde nevoilor diverse ale mediilor industriale moderne.

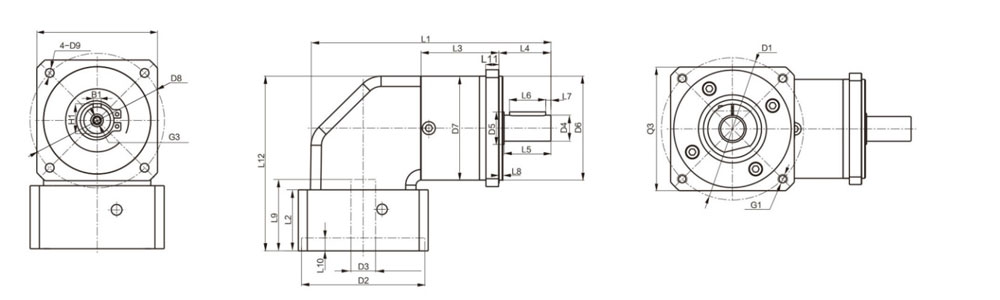

Model | WSPF40 | WSPF60 | WSPF80 | WSPF120 | ||||||||
Etapă | 1 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |
Dimensiune | (Unitate): mm | |||||||||||
L1 | 119.5 | 132.5 | 144.5 | 156.5 | 169.5 | 182 | 194 | 212 | 229.5 | 258.5 | 286.5 | 314 |
L3 | 38.5 | 51.5 | 63.5 | 46.5 | 59.5 | 72 | 60 | 78 | 95.5 | 73.7 | 101.5 | 129 |
L12 | 68 | 93 | 109.5 | 145.5 | ||||||||
Capăt de ieșire | ||||||||||||
L4 | 26 | 35 | 40 | 50 | ||||||||
L5 | 24 | 30.5 | 36 | 50 | ||||||||
L6 | 16 | 25 | 28 | 40 | ||||||||
L7 | 2.5 | 2.5 | 4 | 5 | ||||||||
L8 | 2 | 3 | 3 | 4 | ||||||||
L11 | 6 | 8 | 10 | 15 | ||||||||
D4 | φ10H7 | φ14H7 | φ20H7 | φ25H7 | ||||||||
D5 | φ12 | φ17 | φ25 | φ35 | ||||||||
D6 | φ26 | φ50 | φ80 | φ110 | ||||||||
D7 | 45 | 60 | 90 | 120 | ||||||||
D8 | φ50 | φ70 | Φ100 | Φ130 | ||||||||
D9 | φ3.5 | φ5.5 | φ6.5 | φ8.5 | ||||||||
B1 | 3 | 5 | 6 | 8 | ||||||||
H1 | 11.2 | 16 | 22.5 | 28 | ||||||||
G3 | M3 × 9 | M5 × 12 | M6 × 16 | M10 × 22 | ||||||||
Capătul de intrare | ||||||||||||
L2 | 19 | 23 | 26.5 | 27 | ||||||||
L9 | 25 | 30 | 35 | 45 | ||||||||
L10 | 3 | 2.5 | 3.5 | 3.5 | ||||||||
D1 | φ46 | φ70 | φ100 | φ115 | ||||||||
D2 | φ30H7 | φ50H7 | φ80H7 | φ95H7 | ||||||||
D3 | φ8h7 | φ14H7 | φ16h7 | φ19h7 | ||||||||
G1 | M4 × 10 | M5 × 12 | M6 × 15 | M8 × 20 | ||||||||
Q3 | 40 | 60 | 90 | 115 |
