Cutie de viteze planetară elicoidală

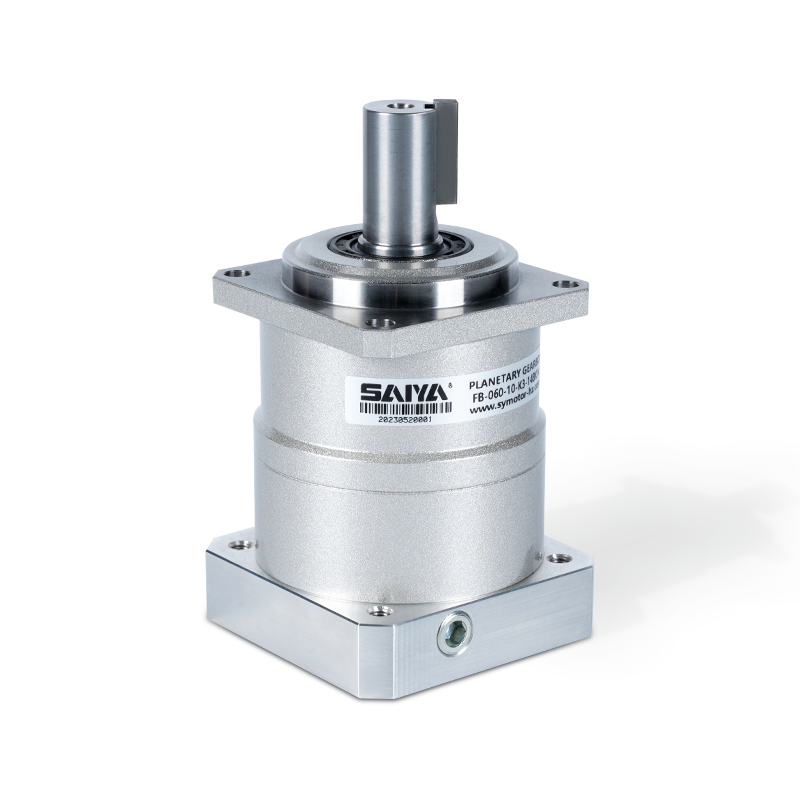

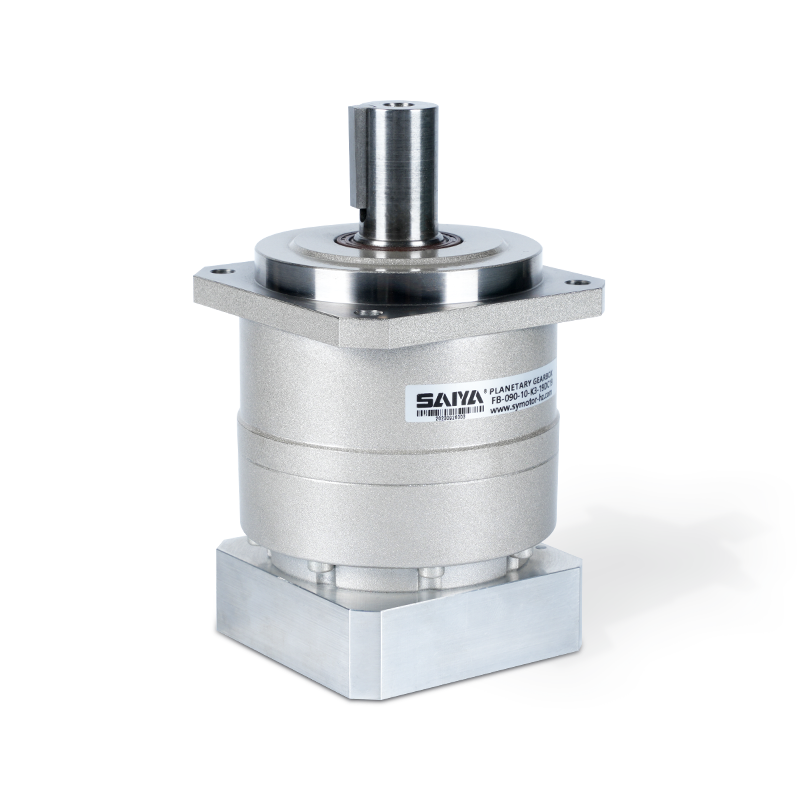

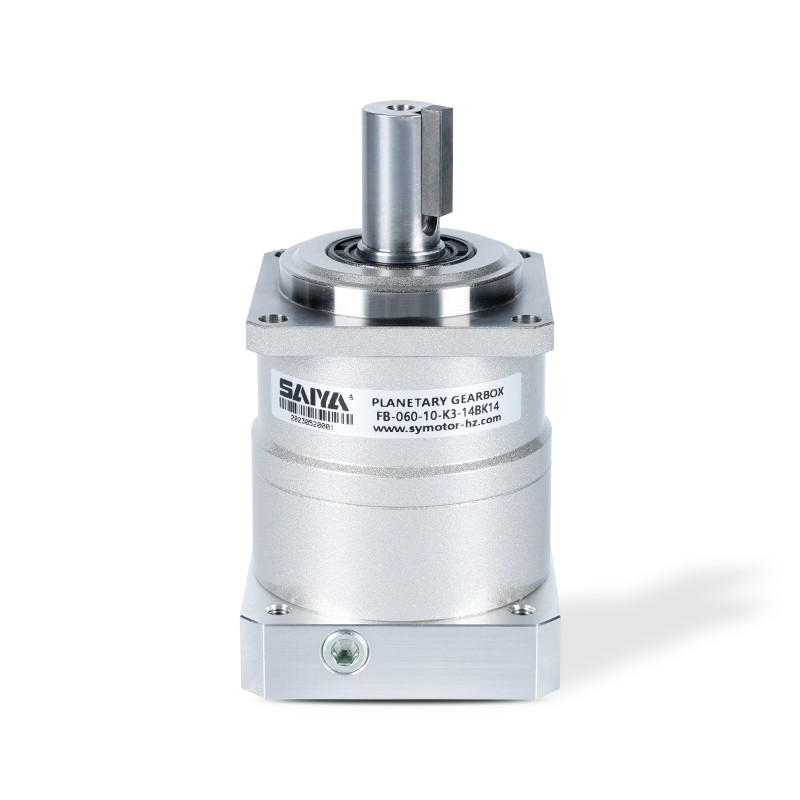

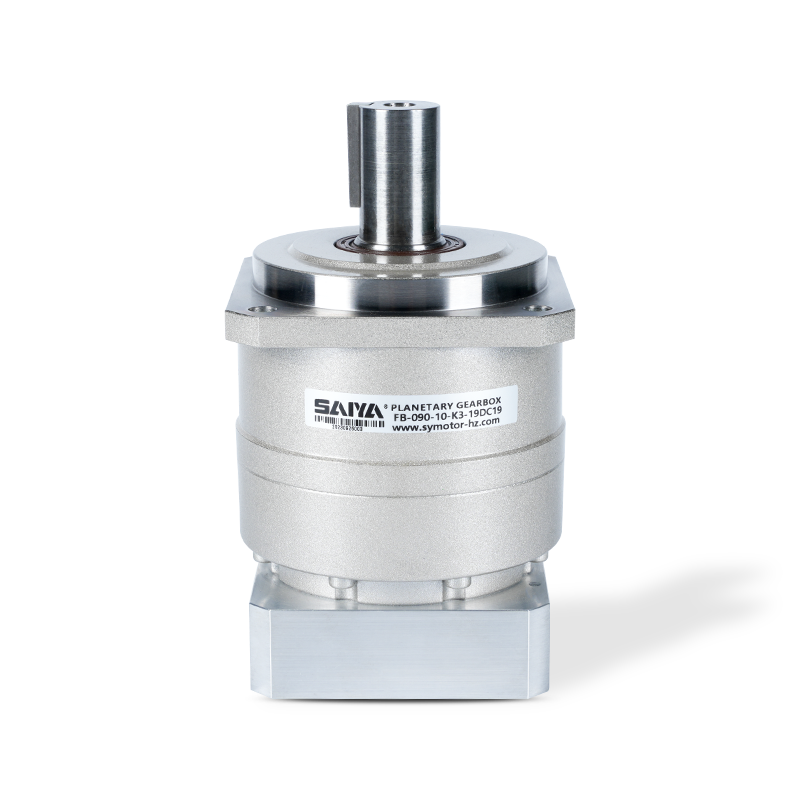

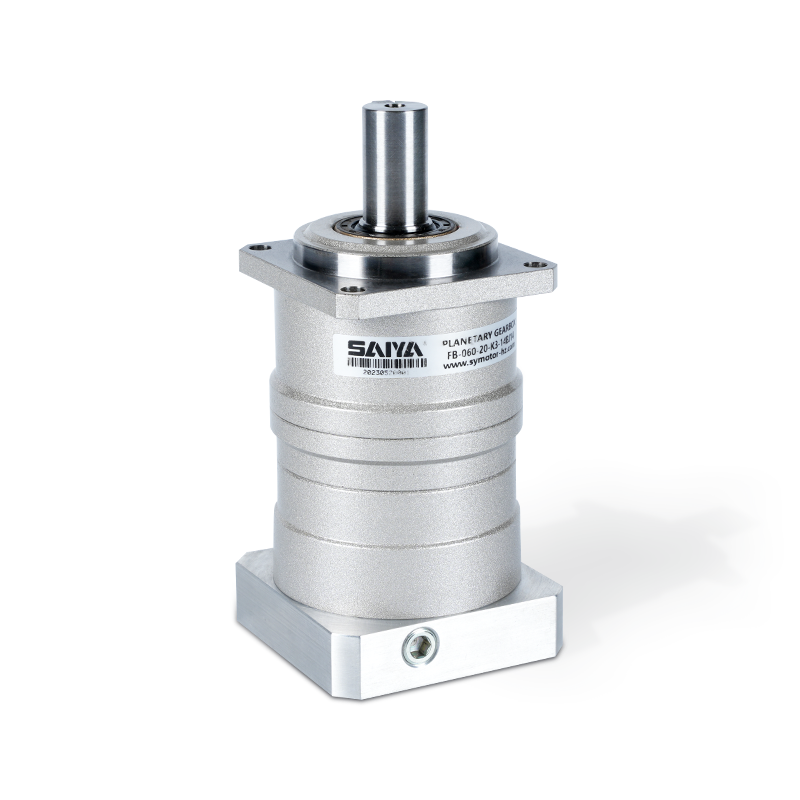

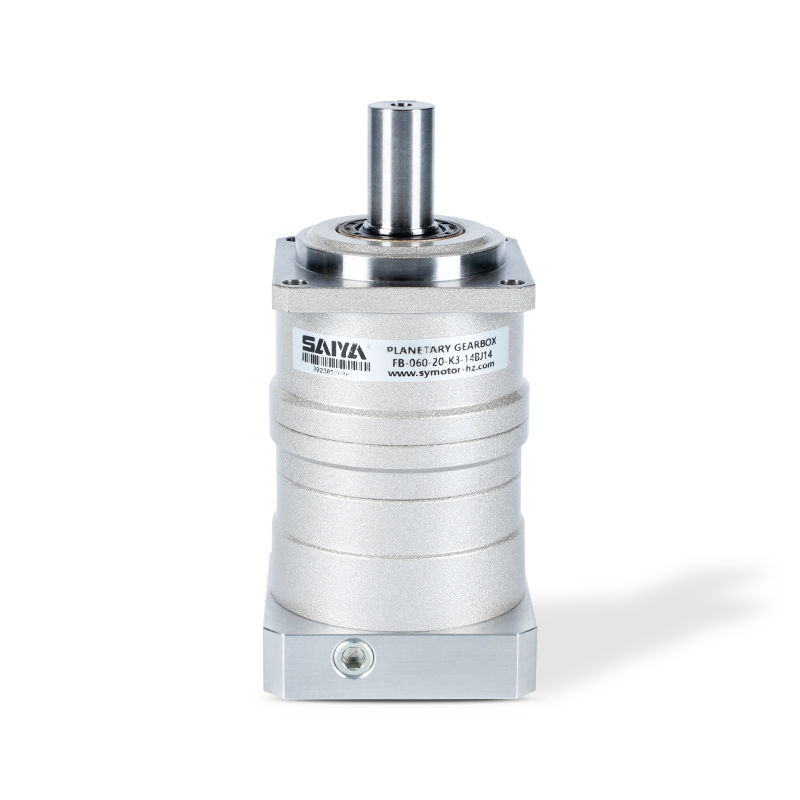

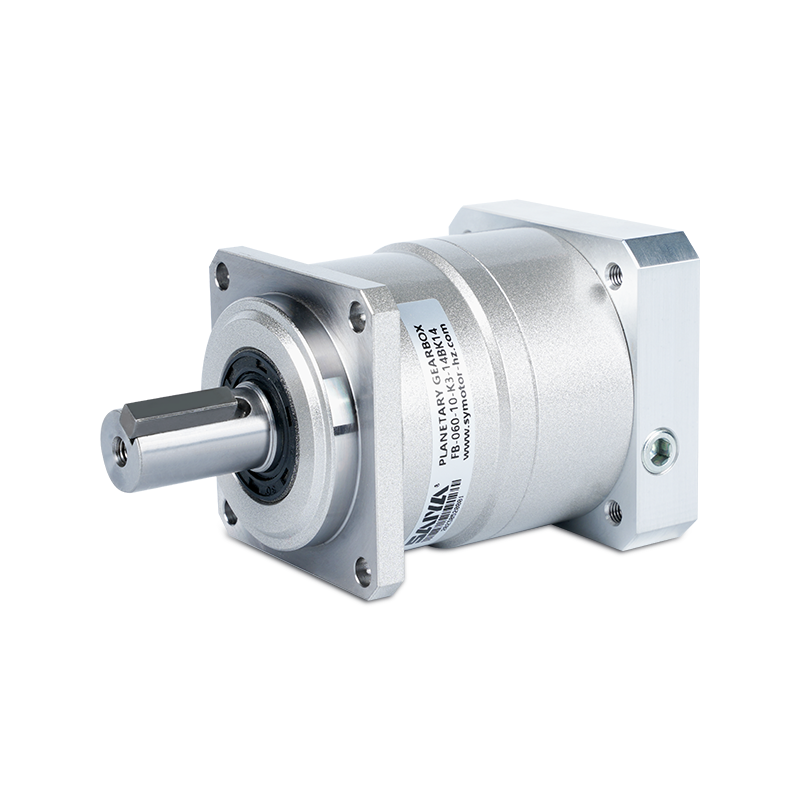

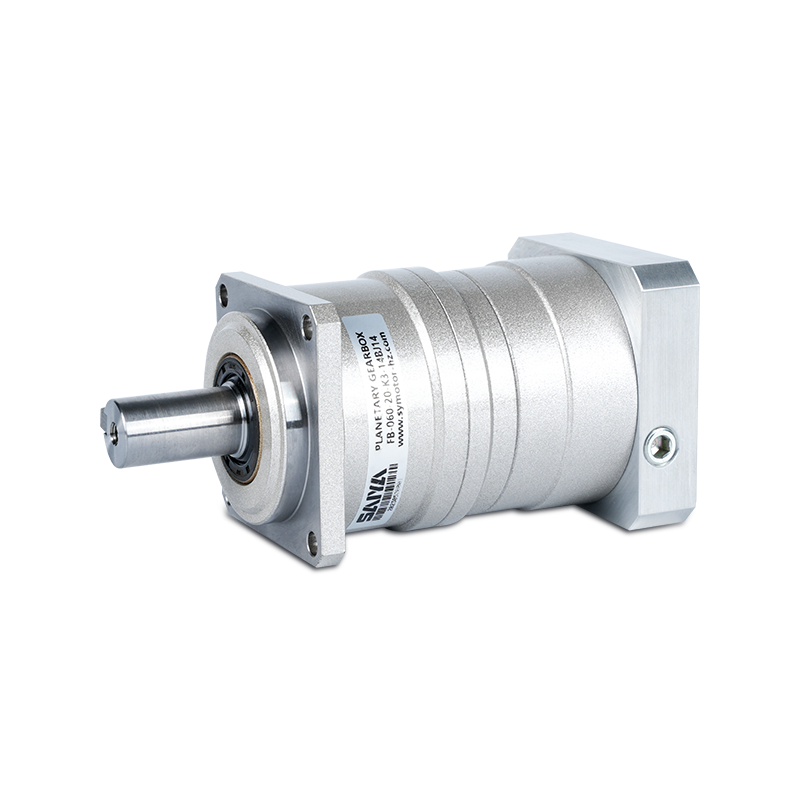

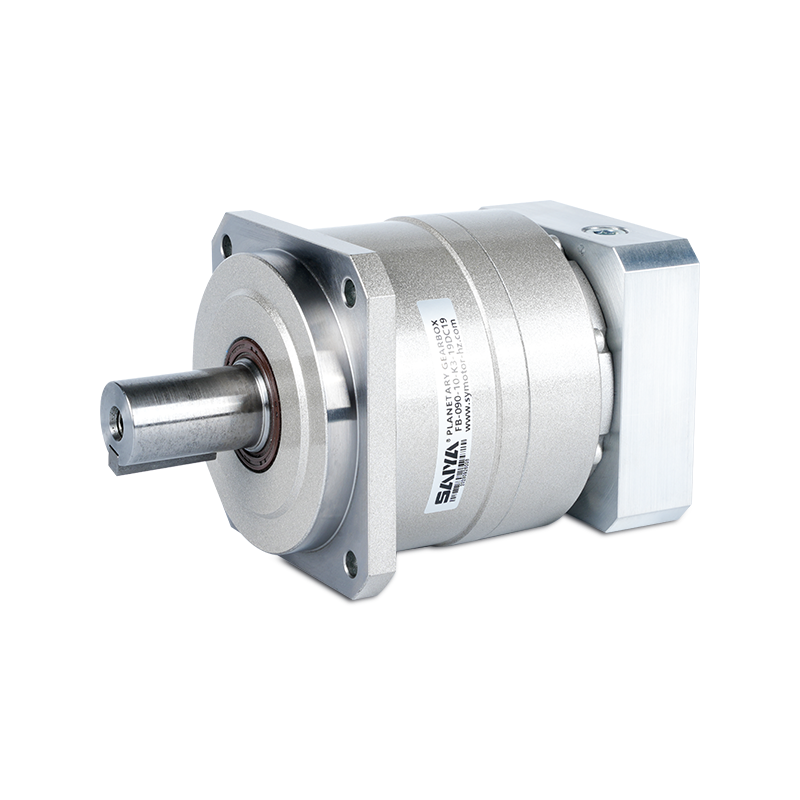

Seria FB 60 90 115 142 180 220 Cutie de viteze planetară elicoidală

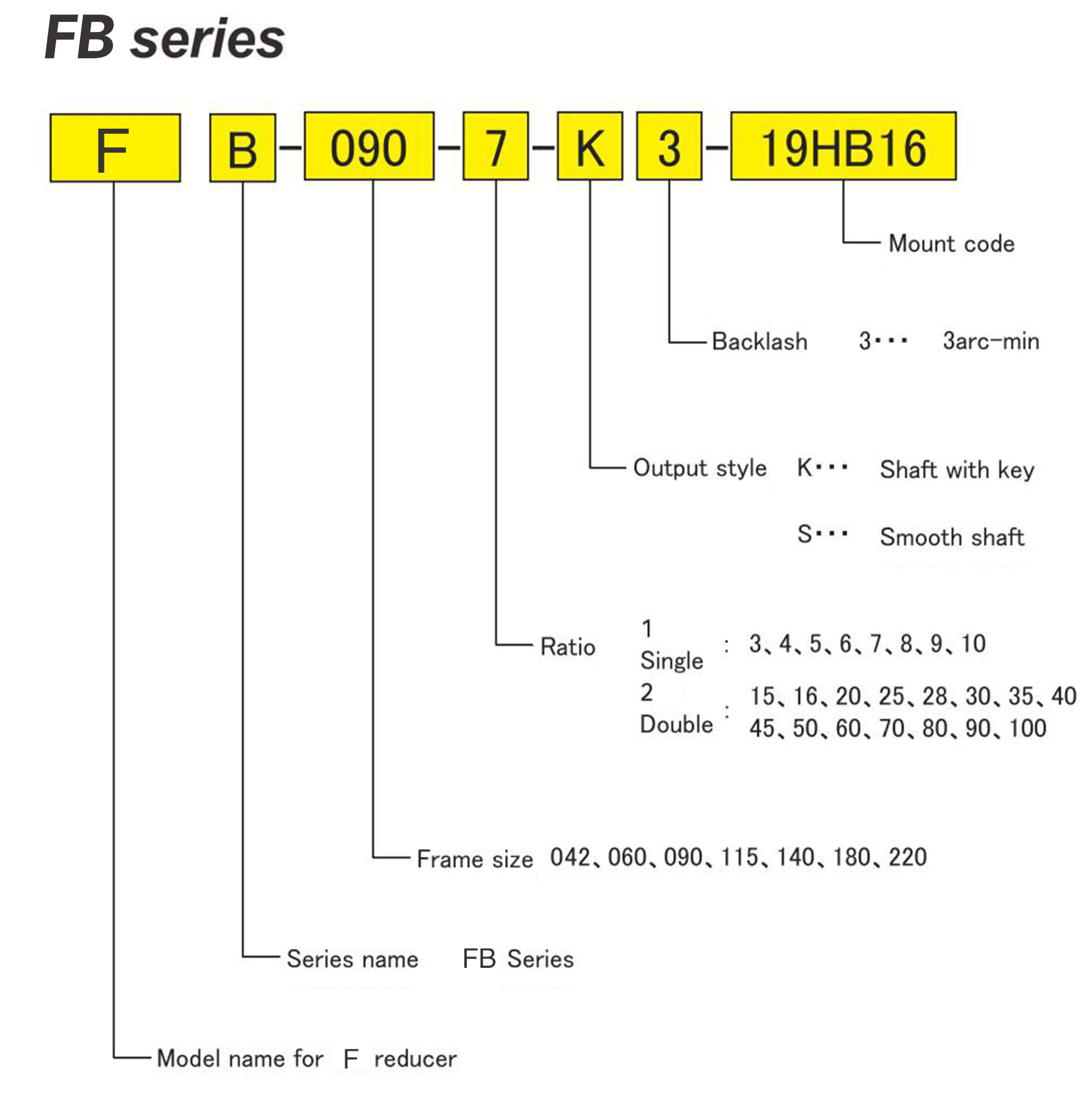

Seria de viteză elicoidală FB/Flanșa pătrată/Raportul de viteză/elicoidal/reducere: 3-100

Distribuție de întoarcere: 3-5 arcmin

  • Seria FB 60 90 115 142 180 220 Cutie de viteze planetară elicoidală
  • Seria FB 60 90 115 142 180 220 Cutie de viteze planetară elicoidală
  • Seria FB 60 90 115 142 180 220 Cutie de viteze planetară elicoidală
  • Seria FB 60 90 115 142 180 220 Cutie de viteze planetară elicoidală
  • Seria FB 60 90 115 142 180 220 Cutie de viteze planetară elicoidală
  • Seria FB 60 90 115 142 180 220 Cutie de viteze planetară elicoidală
  • Seria FB 60 90 115 142 180 220 Cutie de viteze planetară elicoidală
  • Seria FB 60 90 115 142 180 220 Cutie de viteze planetară elicoidală
  • Seria FB 60 90 115 142 180 220 Cutie de viteze planetară elicoidală
PREV   |   Niciun articol următor

+ Contactaţi-ne + Descărcare catalog Videoclip despre produs

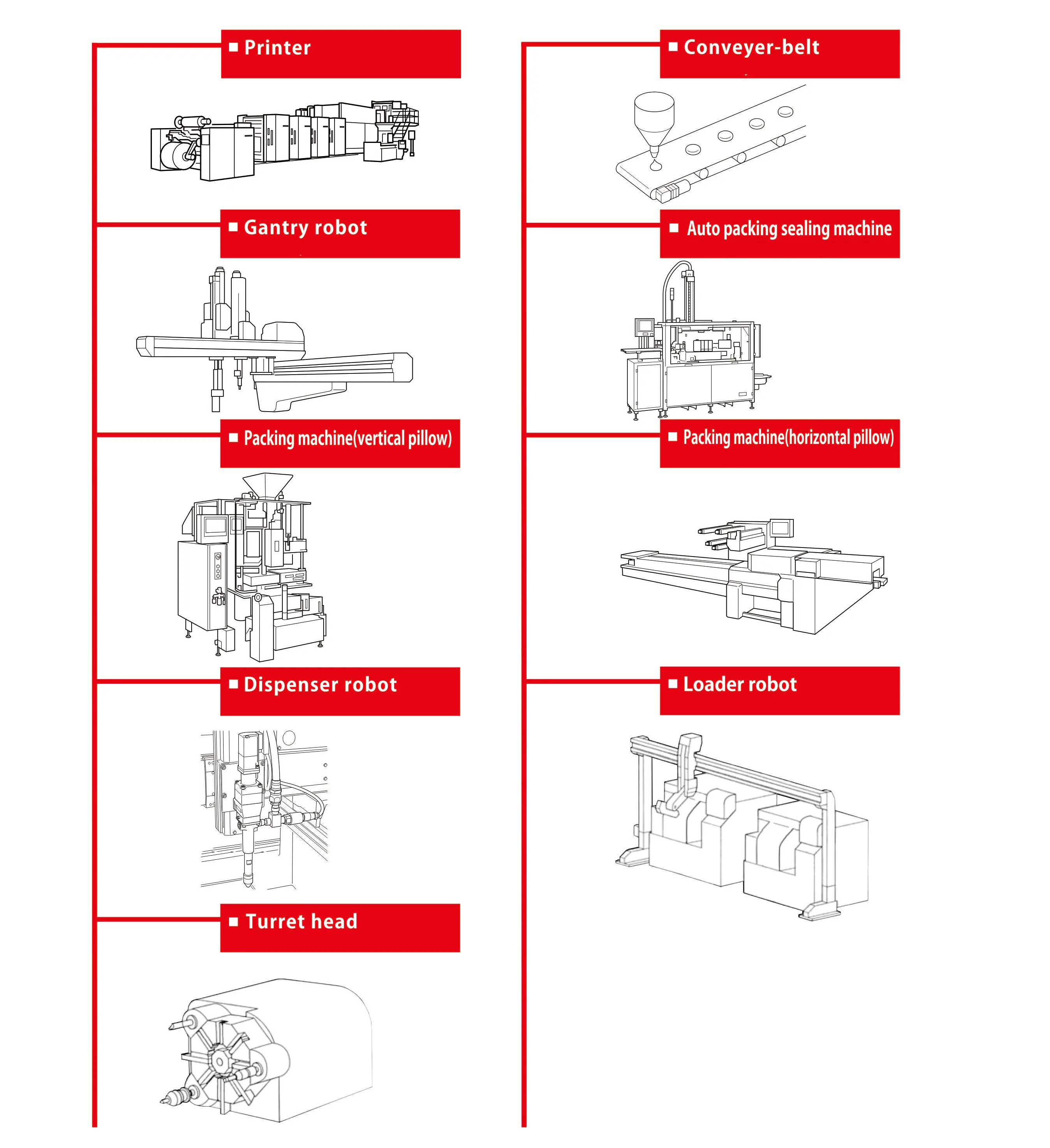

APLICAȚIE ZONĂ
Suntem o întreprindere de înaltă tehnologie dedicată producției și vânzării de motoare reductoare de curent alternativ, motoare reductoare mici, reductoare planetare specifice servo, motoare de curent continuu fără perii și fără perii și alte produse.

  • Sortare logistică

  • Roboți automate

  • Tăiere laser

  • Poarta de control de acces

  • Centrul fotovoltaic

  • Dispozitive medicale

  • Agv

Descriere produs

Seria FB de cutii de viteze, renumite pentru precizia și fiabilitatea lor, oferă o gamă largă de opțiuni pentru a se potrivi cu diverse aplicații industriale. Cu un design axat pe eficiență și performanță, aceste cutii de viteze sunt echipate cu angrenaje elicoidale care asigură o funcționare lină și niveluri minime de zgomot.

Cu o configurație de ieșire a flanșei pătrate, seria FB este proiectată pentru a oferi o integrare perfectă în configurații diverse de utilaje. Includerea angrenajelor elicoidale în aceste cutii de viteze îmbunătățește transmisia cuplului, reducând în același timp reacția, ceea ce duce la transferul de putere și la controlul îmbunătățit asupra reglării vitezei.

Unul dintre atributele notabile ale seriei FB este gama sa versatilă de raporturi de viteză, de la 3-100K. Această selecție largă permite utilizatorilor să adapteze cutia de viteze la nevoile lor specifice, indiferent dacă implică aplicații de mare viteză sau cerințe de cuplu solicitante. În plus, cutia de viteze oferă o gamă de reacție precisă de 3-5 arcminute, asigurând poziționarea exactă și un joc minim în timpul funcționării.

Indiferent dacă este utilizat în robotică, automatizare sau orice altă setare industrială în care precizia și fiabilitatea sunt esențiale, seria FB de cutii de viteze reprezintă o soluție de încredere. Construcția sa robustă, însoțită de tehnologia avansată de angrenaj, asigură performanța și eficiența pe termen lung, ceea ce o face o alegere preferată pentru ingineri și producători din întreaga lume.

Funcționare liniștită

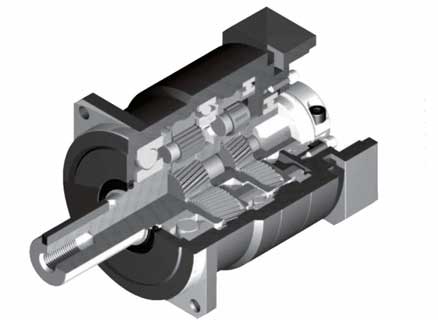

Angrenajele elicoidale contribuie la reducerea vibrațiilor și a zgomotului.

Precizie înaltă

Reacțiunea standard este de 5 arc-min, ideală pentru controlul preciziei.

Rigiditate ridicată și cuplu

Rigiditatea ridicată și cuplul ridicat au fost obținute prin rulmenți cu role de ac neexprimate.

Conexiune adaptor-bushing

Poate fi atașat la orice motor din întreaga lume.

Fără scurgeri de grăsime

Soluție perfectă folosind grăsime anti-separare de vâscozitate ridicată.

Fără întreținere

Nu este nevoie să înlocuiți grăsimea pentru viața unității poate fi atașat în orice poziție.

FB-042 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Cadru
dimensiune 		Etapă Raport Nominal
cuplu de ieșire 		Maxim
cuplu de ieșire 		Cuplu de oprire de urgență Nominal
viteză de intrare 		Maxim
viteză de intrare 		Permis
sarcină radială 		Permis
sarcină axială
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
42 1 single 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
2 dublu 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640

※ 8 ※ 9 ※ 10
Cadru dimensiune Etapă Raport Maxim radial încărca Maxim axial încărca Greutate Moment de inerţie (≤φ8) Moment de inerţie (≤φ14)
[N] [N] [kg] [KGCM²] [KGCM²]
42 1 Singur 3 710 640 0.6 0.053 0.17
4 710 640 0.041 0.16
5 710 640 0.036 0.15
6 710 640 0.034 0.15
7 710 640 0.032 0.15
8 710 640 0.031 0.15
9 710 640 0.031 0.15
10 710 640 0.03 0.15
2
Dubla 		15 710 640 0.7 0.035 -
16 710 640 0.038 一
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 一
30 710 640 0.03 一
35 710 640 0.034 -
40 710 640 0.03 一
45 710 640 0.034 一
50 710 640 0.03 -
60 710 640 0.03 -
70 710 640 0.03 -
80 710 640 0.03 一
90 710 640 0.03 一
100 710 640 0.03 -

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor model la modul.

FB-060 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Cadru
dimensiune 		Etapă Raport Nominal
ieșire cuplu 		Maxim
ieșire cuplu 		Urgență
Stop cuplu 		Nominal
intrare viteză 		Maxim
intrare viteză 		Permis
radial încărca 		Permis
sarcină axială
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
060 1
Singur 		3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
2
Dubla 		15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100
FB-060 ※ 8 ※ 9 ※ 10
Cadru
dimensiune 		Etapă Raport Maxim
sarcină radială 		Maxim
sarcină axială 		Greutate Moment
de inerţie
(≤φ8) 		Moment
de inerţie
(≤φ14) 		Moment
de inerție
(≤φ19)
[N] [N] [kg] [KGCM²] [KGCM²] [KGCM²]
060 1
Singur 		3 1200 1100 1.4 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34
2
Dubla 		15 1200 1100 1.6 0.055 0.14
16 1200 1100 0.057 0.14
20 1200 1100 0.054 0.13 一
25 1200 1100 0.053 0.13 一
28 1200 1100 0.055 0.14 一
30 1200 1100 0.049 0.13 -
35 1200 1100 0.053 0.13
40 1200 1100 0.049 0.13
45 1200 1100 0.053 0.13
50 1200 1100 0.049 0.13
60 1200 1100 0.049 0.13
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13 一
90 1200 1100 0.049 0.13 一
100 1200 1100 0.049 0.13 一

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

FB-090 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Cadru
dimensiune 		Etapă Raport Nominal
ieșire cuplu 		Maxim
ieșire cuplu 		Urgență
Stop cuplu 		Nominal
intrare viteză 		Maxim
intrare viteză 		Permis
radial încărca 		Permis
axial încărca
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
090 1
Singur 		3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2
Dubla 		15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200

FB-090 ※ 8 ※ 9 ※ 10
Cadru
dimensiune 		Etapă Raport Maxim
radial încărca 		Maxim
axial încărca 		Greutate Moment
de inerţie
(≤φ8) 		Moment
de inerţie
(≤φ14) 		Moment
de inerție
(≤φ19) 		Moment
de inerție
(≤φ28)
[N] [N] [kg] [KGCM² ] [KGCM²] [KGCM²] [KGCM²]
090 1
Singur 		3 2400 2200 3.7 一 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 一 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 0.29 0.75 2.8
2
Dubla 		15 2400 2200 4.2 0.13 0.28 0.72 一
16 2400 2200 0.15 0.30 0.74
20 2400 2200 0.13 0.28 0.72 一
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73
30 2400 2200 0.10 0.25 0.70
35 2400 2200 0.12 0.27 0.71 一
40 2400 2200 0.099 0.25 0.70
45 2400 2200 0.12 0.27 0.71
50 2400 2200 0.098 0.25 0.69
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 -

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

FB-115 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Cadru
dimensiune 		Etapă Raport Nominal
ieșire cuplu 		Maxim
cuplu de ieșire 		Urgență
Stop cuplu 		Nominal
intrare viteză 		Maxim
intrare viteză 		Permis
radial încărca 		Permis
axial încărca
[NM] [NM] [NM] [RPM] [ RPM] [N] [N]
115 1
Singur 		3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
2
Dubla 		15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900

FB-115 ※ 8 ※ 9 ※ 10
Cadru
dimensiune 		Etapă Raport Maxim
sarcină radială 		Maxim
axial încărca 		Greutate Moment
de inerție
(≤φ14) 		Moment
de inerție
(≤φ19) 		Moment
de inerție
(≤φ28) 		Moment
de inerție
(≤φ38)
[N] [N] [kg] [KGCM²] [KGCM² ] [KGCM² ] [KGCM² ]
115 1
Singur 		3 4300 3900 8 - 3.3 5.3 13
4 4300 3900 - 2.0 4.1 12
5 4300 3900 - 1.6 3.6 11
6 4300 3900 - 1.3 3.3 11
7 4300 3900 - 1.1 3.2 11
8 4300 3900 - 1.0 3.1 11
9 4300 3900 - 0.98 3.0 11
10 4300 3900 0.95 3.0 11
2
Dubla 		15 4300 3900 8.9 0.43 0.86 2.8 一
16 4300 3900 0.48 0.92 2.9
20 4300 3900 0.40 0.83 2.8 一
25 4300 3900 0.38 0.82 2.8 一
28 4300 3900 0.44 0.88 2.8 一
30 4300 3900 0.29 0.74 2.7 一
35 4300 3900 0.37 0.81 2.7
40 4300 3900 0.28 0.73 2.7 一
45 4300 3900 0.37 0.80 2.7
50 4300 3900 0.28 0.73 2.7 一
60 4300 3900 0.28 0.73 2.7 一
70 4300 3900 0.28 0.73 2.7 一
80 4300 3900 0.28 0.73 2.7 一
90 4300 3900 0.27 0.73 2.7 一
100 4300 3900 0.27 0.73 2.7 -

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

FB-140 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Cadru
dimensiune 		Etapă Raport Nominal
ieșire cuplu 		Maxim
ieșire cuplu 		Urgență
Stop cuplu 		Nominal
intrare viteză 		Maxim
intrare viteză 		Permis
sarcină radială 		Permis
sarcină axială
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
140 1
Singur 		3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2
Dubla 		15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200

FB-140 ※ 8 ※ 9 ※ 10
Cadru
dimensiune 		Etapă Raport Maxim
radial încărca 		Maxim
axial încărca 		Greutate Moment
de inerție
(≤φ19) 		Moment
de inerție
(≤φ28) 		Moment
de inerție
(≤φ38) 		Moment
de inerție
(≤φ48)
[N] [N] [kg] [KGCM² [KGCM²] [KGCM² [KGCM²]
140 1
Singur 		3 9100 8200 16 一 12 20 42
4 9100 8200 一 7.5 15 37
5 9100 8200 5.8 14 36
6 9100 8200 4.9 13 35
7 9100 8200 一 4.1 12 34
8 9100 8200 一 3.8 12 34
9 9100 8200 一 3.6 11 34
10 9100 8200 3.5 11 34
2
Dubla 		15 9100 8200 17 1.3 3.2 11
16 9100 8200 1.5 3.5 11 一
20 9100 8200 1.2 3.1 11 一
25 9100 8200 1.1 3.1 11 一
28 9100 8200 1.4 3.3 11 一
30 9100 8200 0.85 2.8 10 一
35 9100 8200 1.1 3.1 11 一
40 9100 8200 0.83 2.8 10 一
45 9100 8200 1.1 3.0 11 一
50 9100 8200 0.81 2.8 10
60 9100 8200 0.81 2.8 10 一
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 一
100 9100 8200 0.80 2.8 10 一

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

FB-180 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Cadru
dimensiune 		Etapă Raport Nominal
cuplu de ieșire 		Maxim
cuplu de ieșire 		Urgență
Stop cuplu 		Nominal
intrare viteză 		Maxim
intrare viteză 		Permis
radial încărca 		Permis
sarcină axială
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
180 1
Singur 		3 500 970 2200 1500 3000 5600 4300
4 750 1400 2750 1500 3000 6200 4900
5 750 1400 2750 1500 3000 6700 5400
6 750 1400 2750 1500 3000 7100 5800
7 750 1400 2750 1500 3000 7400 6300
8 750 1400 2750 1500 3000 7800 6600
9 500 970 2200 1500 3000 8100 7000
10 500 970 2200 1500 3000 8400 7300
2
Dubla 		15 500 970 2200 1500 3000 9600 8700
16 750 1400 2750 1500 3000 9800 8900
20 750 1400 2750 1500 3000 11000 9900
25 750 1400 2750 1500 3000 11000 11000
28 750 1400 2750 1500 3000 12000 11000
30 500 970 2200 1500 3000 12000 12000
35 750 1400 2750 1500 3000 13000 13000
40 750 1400 2750 1500 3000 13000 13000
45 500 970 2200 1500 3000 14000 14000
50 750 1400 2750 1500 3000 14000 14000
60 750 1400 2750 1500 3000 15000 14000
70 750 1400 2750 1500 3000 15000 14000
80 750 1400 2750 1500 3000 15000 14000
90 500 970 2200 1500 3000 15000 14000
100 500 970 2200 1500 3000 15000 14000

FB-180 ※ 8 ※ 9 ※ 10
Cadru
dimensiune 		Etapă Raport Maxim
radial încărca 		Maxim
axial încărca 		Greutate Moment
de inerție
(≤φ28) 		Moment
de inerție
(≤φ38) 		Moment
de inerție
(≤φ48) 		Moment
de inerție
(≤φ65)
[N] [ N] [kg] [KGCM²] [KGCM² ] [KGCM² ] [KGCM² ]
180 1
Singur 		3 15000 14000 36 一 44 66 130
4 15000 14000 一 28 50 110
5 15000 14000 一 22 44 100
6 15000 14000 一 18 41 100
7 15000 14000 一 16 38 99
8 15000 14000 一 15 37 97
9 15000 14000 一 14 36 97
10 15000 14000 14 36 96
2
Dubla 		15 15000 14000 37 4.7 12 34
16 15000 14000 5.4 13 35
20 15000 14000 4.4 12 34 -
25 15000 14000 4.2 12 34 一
28 15000 14000 4.9 13 35
30 15000 14000 3.2 11 33 一
35 15000 14000 4.1 12 34
40 15000 14000 3.2 11 33
45 15000 14000 4.0 12 34
50 15000 14000 3.1 11 33
60 15000 14000 3.1 11 33 一
70 15000 14000 3.1 11 33 一
80 15000 14000 3.1 11 33 一
90 15000 14000 3.1 11 33 一
100 15000 14000 3.1 11 33

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

FB-220 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Cadru
dimensiune 		Etapă Raport Nominal
ieșire cuplu 		Maxim
ieșire cuplu 		Urgență
Stop cuplu 		Nominal
intrare viteză 		Maxim
intrare viteză 		Permis
radial încărca 		Permis
axial încărca
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
220 1
Singur 		3 1000 1600 4000 1000 2000 5800 6400
4 1500 2300 5000 1000 2000 6400 7200
5 1500 2300 5000 1000 2000 6900 7900
6 1500 2300 5000 1000 2000 7300 8600
7 1500 2300 5000 1000 2000 7700 9200
8 1500 2200 5000 1000 2000 8000 9700
9 1000 1900 4000 1000 2000 8400 10000
10 1000 1600 4000 1000 2000 8700 11000
2
Dubla 		15 1000 1600 4000 1000 2000 9900 13000
16 1500 2300 5000 1000 2000 10000 13000
20 1500 2300 5000 1000 2000 11000 14000
25 1500 2300 5000 1000 2000 12000 14000
28 1500 2300 5000 1000 2000 12000 14000
30 1000 1600 4000 1000 2000 13000 14000
35 1500 2300 5000 1000 2000 13000 14000
40 1500 2300 5000 1000 2000 14000 14000
45 1000 1300 4000 1000 2000 14000 14000
50 1500 2300 5000 1000 2000 15000 14000
60 1500 2300 5000 1000 2000 15000 14000
70 1500 2300 5000 1000 2000 15000 14000
80 1500 1800 5000 1000 2000 15000 14000
90 1000 1300 4000 1000 2000 15000 14000
100 1000 1200 4000 1000 2000 15000 14000

FB-220 ※ 8 ※ 9 ※ 10
Cadru
dimensiune 		Etapă Raport Maxim
sarcină radială 		Maxim
axial încărca 		Greutate Moment
de inerţie
(≤φ38) 		Moment
de inerţie
(≤φ48) 		Moment
de inerție
(≤φ65)
[N] [N] [kg] [KGCM2] [KGCM² ] [KGCM²]
220 1
Singur 		3 15000 14000 53 一 90 150
4 15000 14000 一 62 120
5 15000 14000 一 52 110
6 15000 14000 一 47 110
7 15000 14000 一 42 100
8 15000 14000 40 100
9 15000 14000 一 39 99
10 15000 14000 一 38 98
2
Dubla 		15 15000 14000 54 14 36
16 15000 14000 16 37
20 15000 14000 14 35
25 15000 14000 14 35 一
28 15000 14000 15 36 一
30 15000 14000 12 34 一
35 15000 14000 13 35
40 15000 14000 12 33 一
45 15000 14000 13 35
50 15000 14000 12 33 一
60 15000 14000 12 33
70 15000 14000 12 33 一
80 15000 14000 12 33 一
90 15000 14000 12 33 一
100 15000 14000 12 33 -

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

+ Înțelegerea parametrilor detaliați ai produsului
Produse similare
INSTITUȚII AUTORITATE
CERTIFICĂRI MULTIPLE
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Contactaţi-ne
  • Upload

Despre noi
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Înființată în 2009, cu 15 ani de experiență în industrie, este o întreprindere de înaltă tehnologie specializată în producția și vânzarea de motoare cu angrenaje Micro AC, motoare cu angrenaje mici AC, motoare cu angrenaje DC cu perii, motoare cu angrenaje DC fără perii BLDC, cutie de viteze planetară de precizie și role pentru motoare... etc. Suntem Vânzări en-gros din China Seria FB 60 90 115 142 180 220 Cutie de viteze planetară elicoidală Furnizori şi OEM/ODM Seria FB 60 90 115 142 180 220 Cutie de viteze planetară elicoidală Producători, Motoarele și cutiile de viteze Saiya sunt utilizate pe scară largă în roboți industriali, logistică inteligentă, mașini de energie nouă, roboți AGV și alte domenii avansate. În plus, acestea joacă roluri critice în procesarea alimentelor, ambalaje, textile, electronică, echipamente medicale și utilaje specializate, oferind soluții rentabile și diferențiate pentru diverse industrii. Pentru a ne spori avantajele în diferențiere și eficiență a costurilor, avem propria noastră companie comercială, Hangzhou Saiya Transmission Equipment Co., LTD, situată în Hangzhou, Zhejiang, aproape de porturile Shanghai și Ningbo, pentru a gestiona afacerile interne și externe, combinate atât cu vânzările directe, cât și cu distribuția, asigurând distribuție globală și asistență pentru clienți, oferind soluții economice și fiabile de înaltă calitate tuturor clienților noștri.

Cultură corporativă

Autentic și de încredere
Calitatea iese în evidență în mod natural.

Valori fundamentale: Dezvoltarea de sine și grija față de ceilalți.

Viziune:Deveniți expert în servicii în domeniul transmisiilor inteligente.

Misiunea noastră:Oferiți servicii de înaltă calitate și creați valoare pentru clienți.

Filosofia serviciilor:Urmărirea fericirii materiale și spirituale pentru toți angajații și contribuția la progresul și dezvoltarea societății umane.

  • 2009

    Stabilire

  • 80+

    Personal

  • 5+

    Linie de producție
Ştiri
