Îmbrăcați cutia de viteze planetară

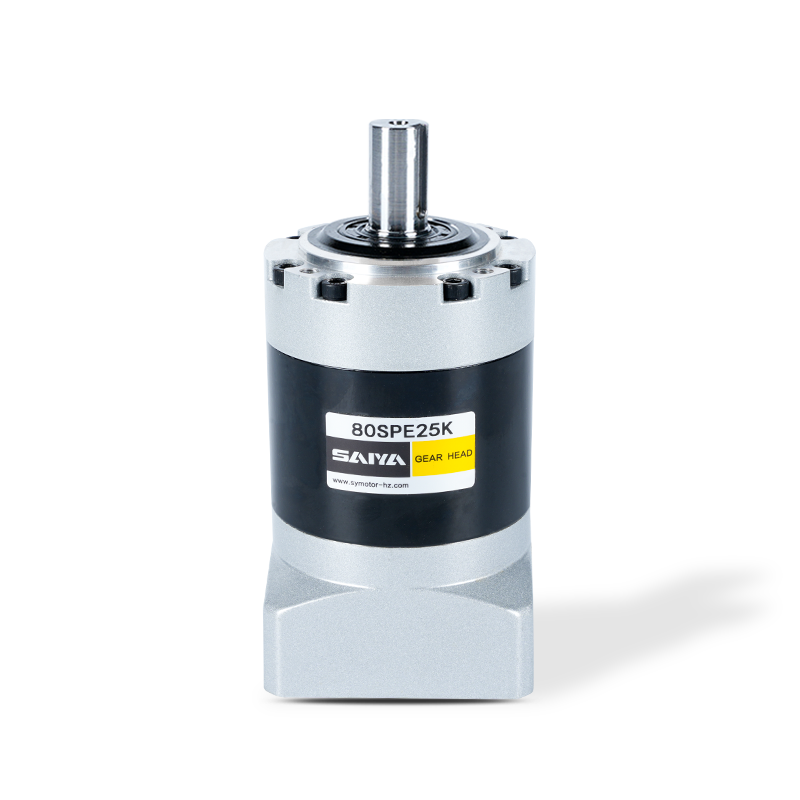

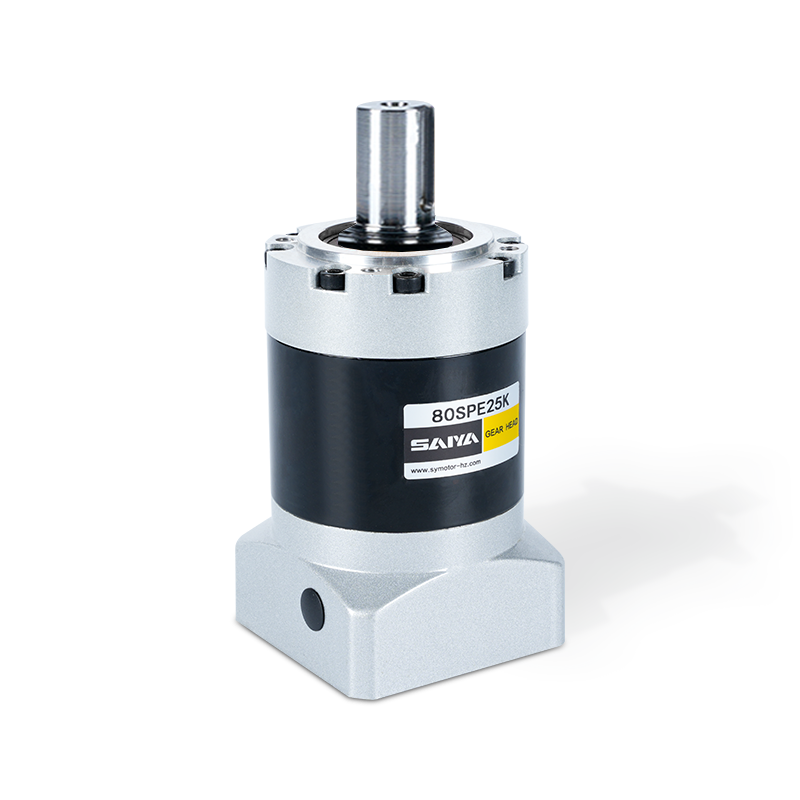

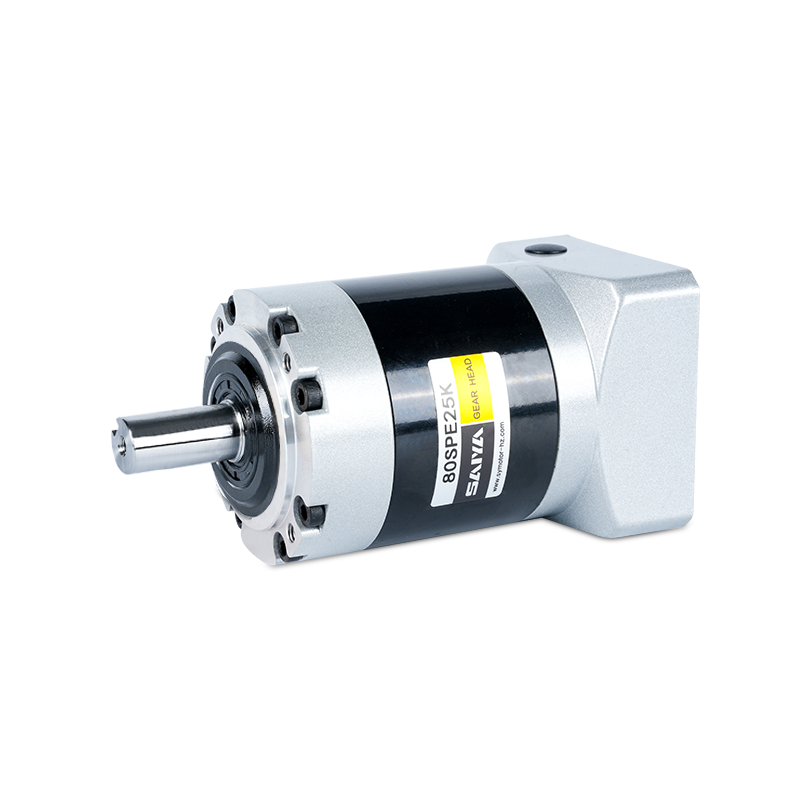

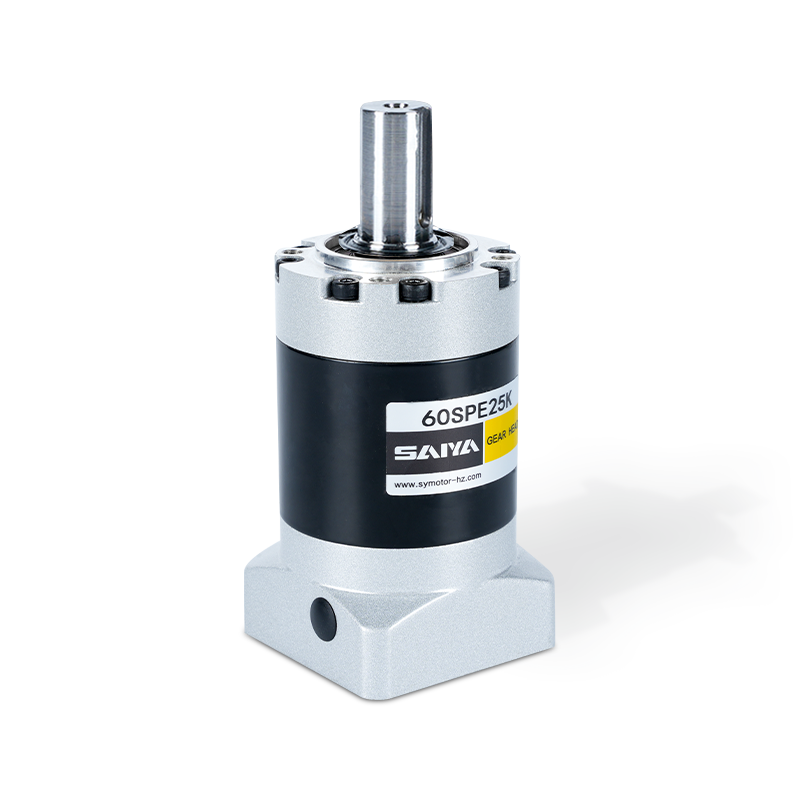

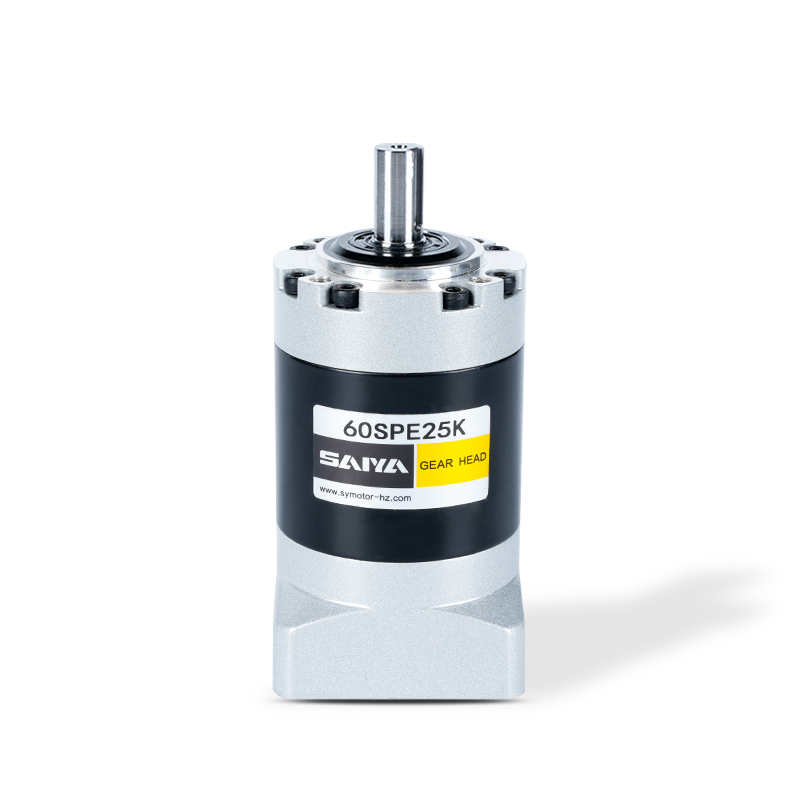

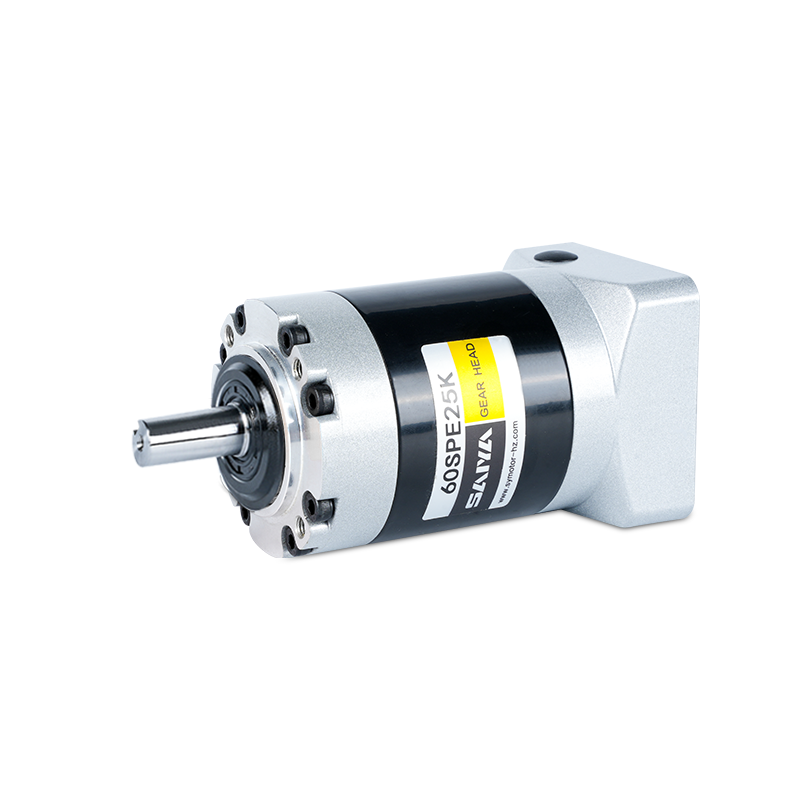

Seria SPE 40 60 80 120 160 Spur Planetar Gear Box

Flanșă de ieșire rotundă/Interval de putere: 50W-7500W

Raport de reducere: 3-512

  • Seria SPE 40 60 80 120 160 Spur Planetar Gear Box
  • Seria SPE 40 60 80 120 160 Spur Planetar Gear Box
  • Seria SPE 40 60 80 120 160 Spur Planetar Gear Box
  • Seria SPE 40 60 80 120 160 Spur Planetar Gear Box
  • Seria SPE 40 60 80 120 160 Spur Planetar Gear Box
  • Seria SPE 40 60 80 120 160 Spur Planetar Gear Box
PREV   |   Niciun articol următor

+ Contactaţi-ne + Descărcare catalog Videoclip despre produs
APLICAȚIE ZONĂ
Suntem o întreprindere de înaltă tehnologie dedicată producției și vânzării de motoare reductoare de curent alternativ, motoare reductoare mici, reductoare planetare specifice servo, motoare de curent continuu fără perii și fără perii și alte produse.

  • Sortare logistică

  • Roboți automate

  • Tăiere laser

  • Poarta de control de acces

  • Centrul fotovoltaic

  • Dispozitive medicale

  • Agv

Descriere produs

Cutiile de viteze din seria SPE, gama de dimensiuni a flanșei cu modele de 40, 60, 80, 120 și 160, sunt concepute pentru a oferi soluții de transmisie de energie eficientă și robustă. Aceste cutii de viteze au o flanșă rotundă de ieșire, ceea ce le face potrivite pentru diverse aplicații care necesită un transfer de cuplu precis și fiabil. Seria SPE se potrivesc pentru puterea motorului de la 50W la 7500W, asigurând versatilitatea în diferite nevoi industriale.

Una dintre caracteristicile deosebite ale seriei SPE este intervalul său extins de raport de reducere, de la 3: 1 la 512: 1. Această flexibilitate permite reglarea fină a ieșirilor de viteză și cuplu pentru a se potrivi cu cerințele operaționale specifice. Construcția robustă asigură durabilitatea și durata de viață lungă, chiar și în medii solicitante.

Proiectarea flanșei de ieșire rotundă nu numai că facilitează integrarea ușoară în sistemele existente, dar asigură și o conexiune sigură și stabilă. Acest design este deosebit de benefic în aplicațiile în care alinierea și echilibrul sunt cruciale, cum ar fi în robotică, utilaje automate și sisteme transportoare.

Cutiile de viteze din seria SPE oferă o gamă largă de capacități de putere și raporturi de reducere, ceea ce le face extrem de adaptabile pentru diverse aplicații industriale. Proiectarea lor rotundă a flanșei de ieșire îmbunătățește ușurința de integrare și stabilitatea operațională, asigurând performanțe fiabile în diverse scenarii de utilizare.

Informații tehnice

Model Unitate SP40 SP60 SP80 SP120 SP160 Echipament raport Etapă
Ieșire evaluată Cuplu N.M 4.5 12 40 80 400 3 1
6 16 50 100 450 4
6 16 50 110 450 5
5 15 45 120 450 8
5 15 45 120 305 10
16.5 44 110 210 400 9 2
18 44 120 260 800 12
18 40 110 230 700 15
20 44 120 260 800 16
20 44 120 260 800 20
18 40 110 230 700 25
20 44 120 260 800 32
18 40 110 230 700 40
7.5 18 50 120 450 64
20 44 120 260 800 60 3
20 44 120 260 800 80
20 44 120 260 800 100
18 40 110 230 700 120
20 44 120 260 800 160
18 40 110 230 700 200
20 44 120 260 800 256
18 40 110 230 700 320
7.5 18 50 120 450 512

Model Număr SP40 SP60 SP80 SP120 SP160
Rigiditatea torsională 0.7 1.8 4.5 12 38
Nivel de zgomot 55 58 60 65 70
Max Intrare viteză ( RPM ) 10000 8000 6000 6000 6000
Recomanda Intrare viteză ( RPM ) 4500 4000 4000 4000 3000
Max raport cuplu (N) 160 340 650 1500 4200
Max axial cuplu (N) 160 450 900 2100 6000
Temperatura de funcționare -25 ℃ ~ 90 ℃
Ip P54
Lubrifiere Durata de viață lubrifiere
Tip de montare Orice Direcția

Informoții tehnice

Model Unitate SP40 SP60 SP80 SP120 SP160 Echipament raport Etapă
Moment de Intertia KGCM² 0.031 0.135 0.77 2.63 12.14 3 1
0.022 0.093 0.52 1.79 7.78 4
0.019 0.078 0.45 1.53 6.07 5
0.017 0.065 0.39 1.32 4.63 8
0.015 0.054 0.34 1.14 3.52 10
0.03 0.131 0.74 2.62 12.1 9 2
0.029 0.127 0.72 2.56 12.37 12
0.023 0.077 0.71 2.53 12.35 15
0.022 0.088 0.5 1.75 7.47 16
0.019 0.075 0.44 1.5 6.65 20
0.019 0.075 0.44 1.49 5.81 25
0.017 0.064 0.39 1.3 4.5 32
0.016 0.064 0.39 1.3 4.5 40
0.016 0.064 0.39 1.3 4.5 64
0.029 0.13 0.7 2.57 12.1 60 3
0.019 0.075 0.5 1.5 5.81 80
0.019 0.075 0.44 1.49 5.8 100
0.029 0.13 0.7 2.5 12.1 120
0.016 0.064 0.39 1.3 4.5 160
0.016 0.064 0.39 1.3 4.5 200
0.016 0.064 0.39 1.3 4.5 256
0.016 0.064 0.39 1.3 4.5 320
0.016 0.064 0.39 1.3 4.5 512

Model Număr SP40 SP60 SP80 SP120 SP160 Sf a g e
Reacții Arcmin Precizie ≤5 ≤ 3 ≤3 ≤3 ≤3 1
Standard ≤ 10 ≤8 ≤ 8 ≤8 ≤8
Precizie ≤8 ≤5 ≤5 ≤5 ≤5 2
Standard ≤ 12 ≤10 ≤10 ≤ 10 ≤ 10
Precizie ≤ 10 ≤8 ≤8 ≤8 ≤8 3
Standard ≤15 ≤12 ≤12 ≤12 ≤ 12

Numărul modelului SP40 SP60 SP80 SP120 SP160 Etapă
Deplin încărca eficienţă (%) 96 1
94 2
90 3
Net greutate ( Kg ) 0.4 0.9 2.1 6 18 1
0.5 1.1 2.6 8 22 2
0.6 1.3 3.1 9.5 29 3

Viața de muncă 20.000 de ore
Instant cuplul de oprire 2 × cuplu nominal

Dimensiuni ale seriei 60Spe

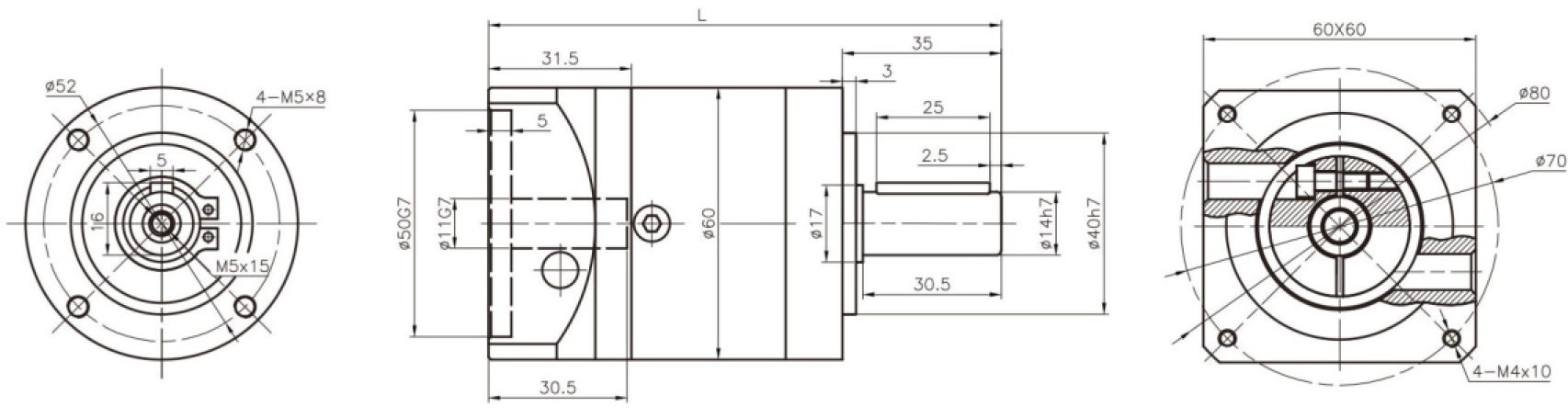

Dimensiuni 200W


Total lungime 1 etapă 2 etape 3 etape
L 117.1 135.1 138.5

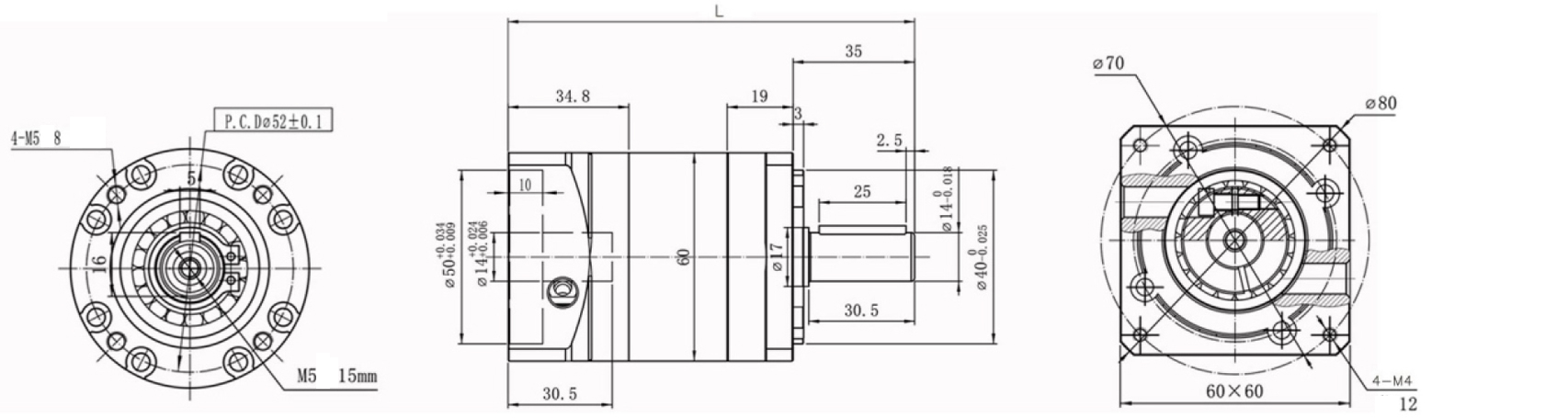

400W dimensiuni


Total lungime 1 etapă 2 etape 3 etape
L 117.1 135.1 138.5

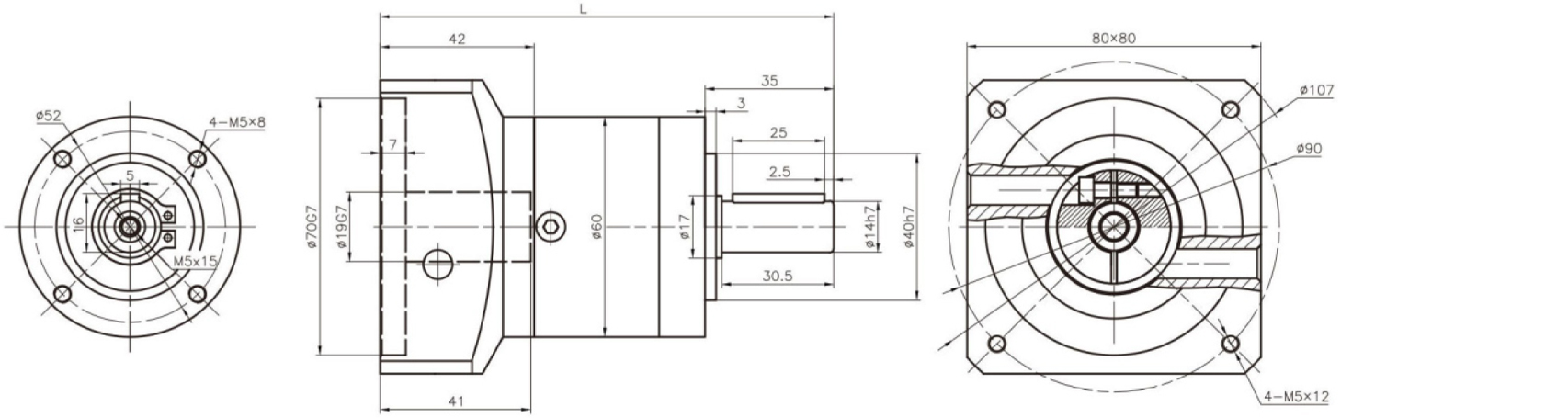

Dimensiuni de 750W (a doua alegere)


Total lungime 1 etapă 2 etape
L 123.5 136.5

Dimensiuni ale seriei 80Spe

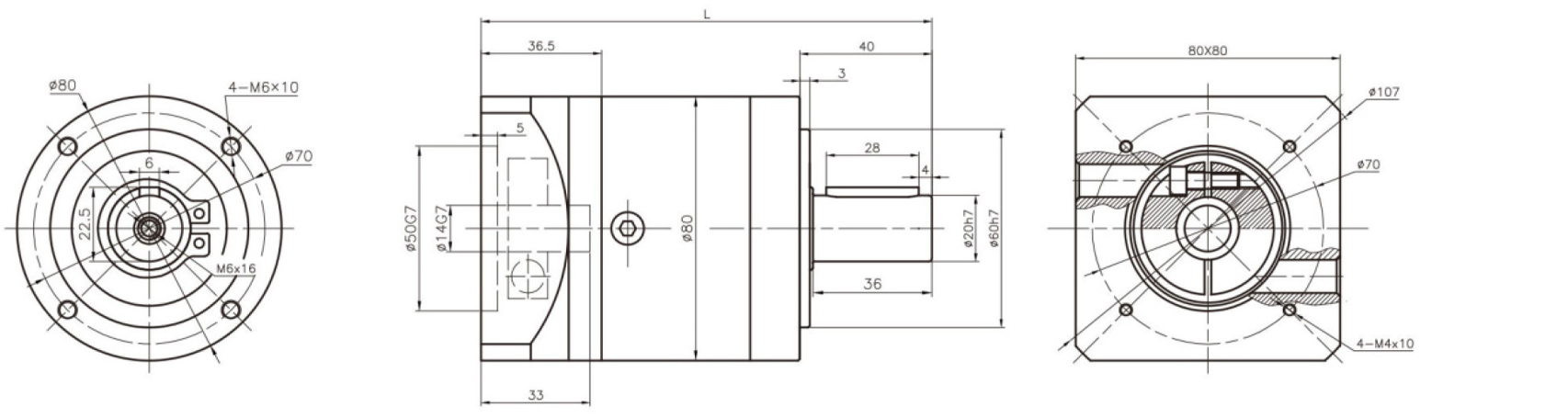

400W dimensiuni


Total lungime 1 etapă 2 etape 3 etape
L 136.5 154.5 172

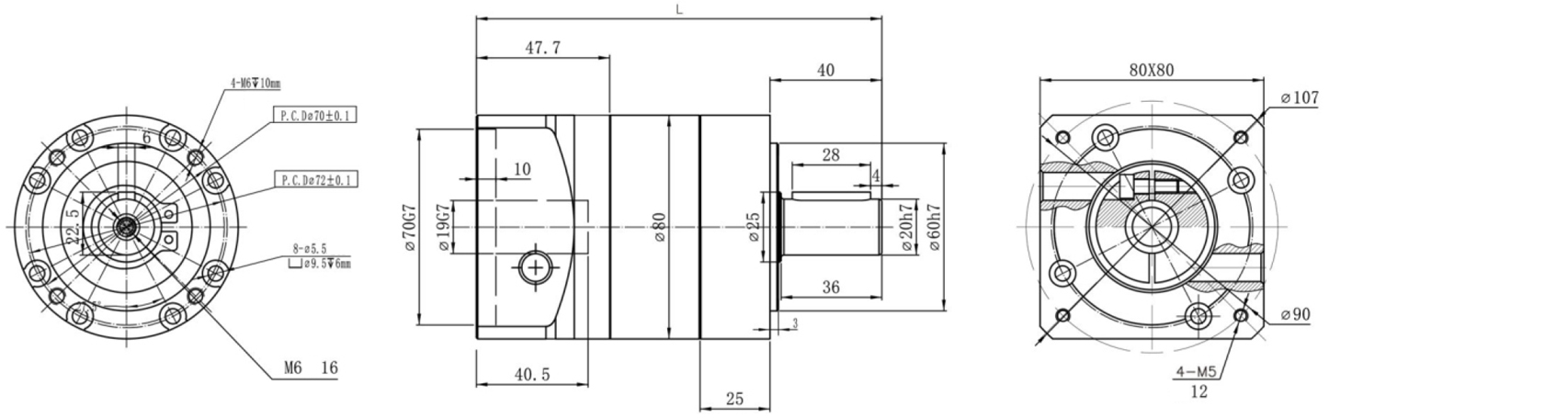

Dimensiuni de 750W


Total lungime 1 etapă 2 etape 3 etape
L 145 166.5 179

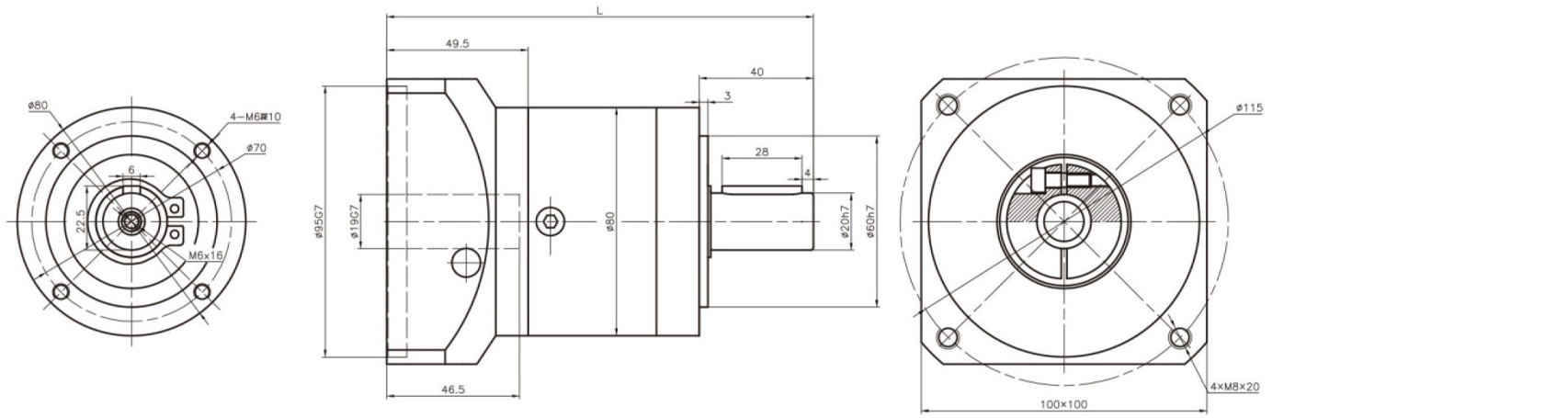

1000W dimensiuni (a doua alegere)


Total lungime 1 etapă 2 etape
L 163.5 181.5

Dimensiuni ale seriei 120Spe

1000W dimensiuni


Total lungime 1 etapă 2 etape 3 etape
L 191.7 223.7 243

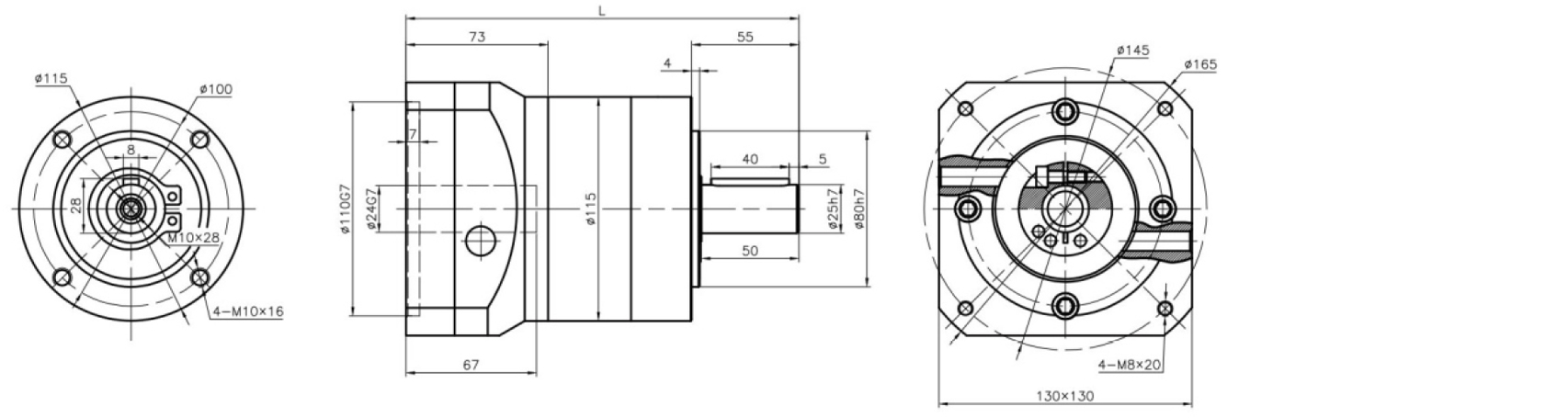

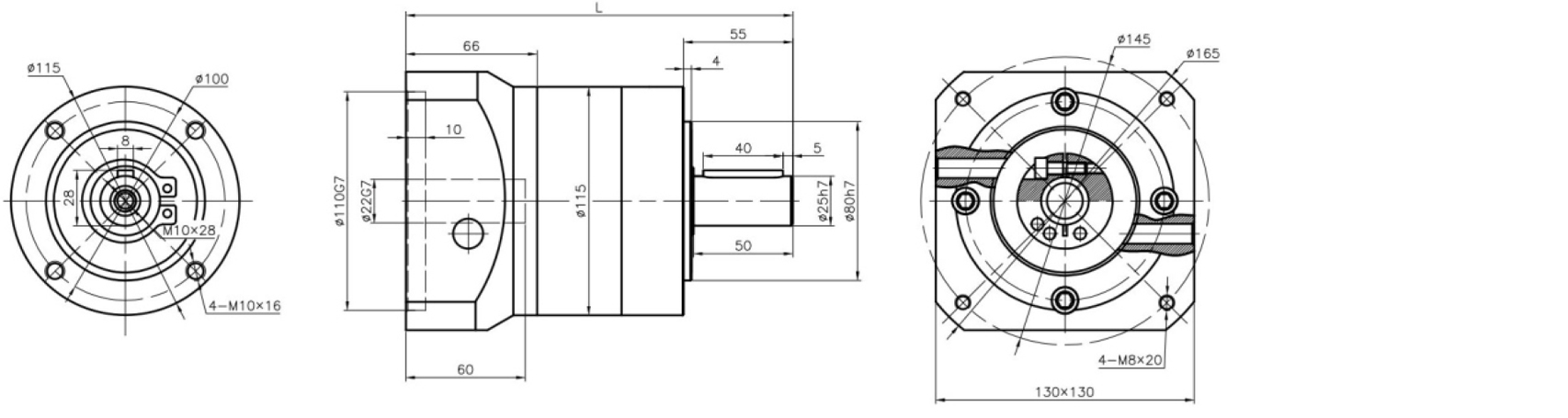

Dimensiuni 2000W


Total lungime 1 etapă 2 etape 3 etape
L 194.7 227.7 247

Dimensiuni 3000W (a doua alegere)


Total Lengt h 1 etapă 2 etape
L 201.7 235.2

Dimensiuni ale seriei 160Spe

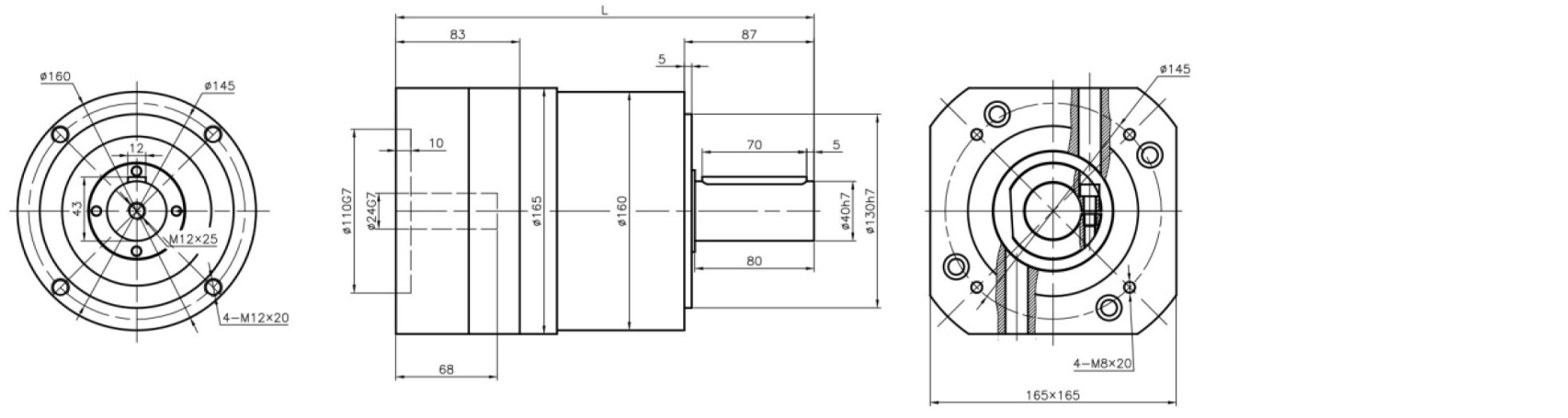

Dimensiuni de 3000W


Total lungime 1 etapă 2 etape 3 etape
L 280.5 321.5 363

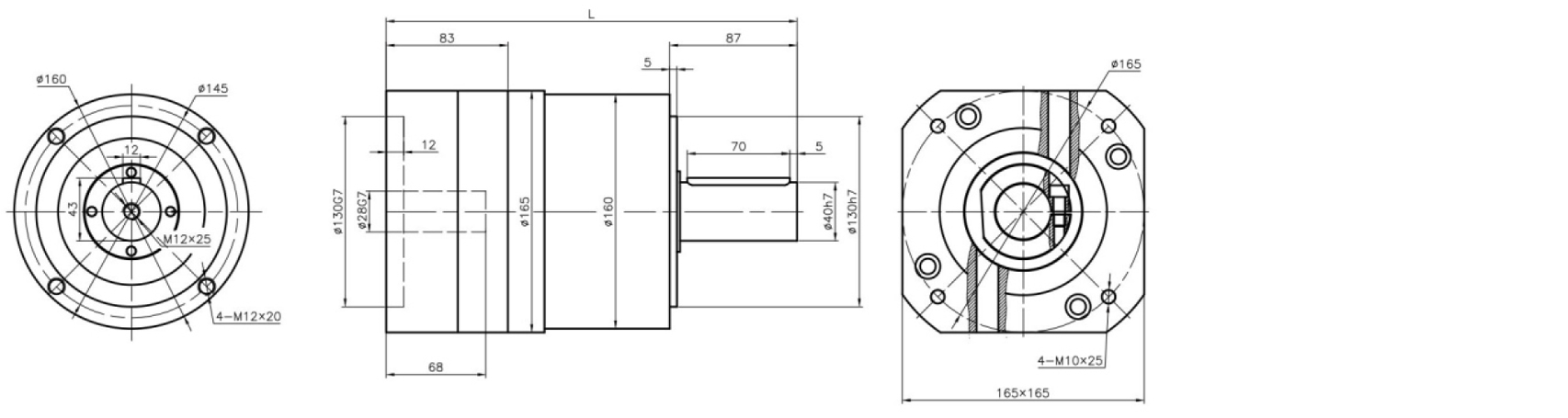

4000W dimensiuni


Total lungime 1 etapă 2 etape 2 etape
L 280.5 321.5 363

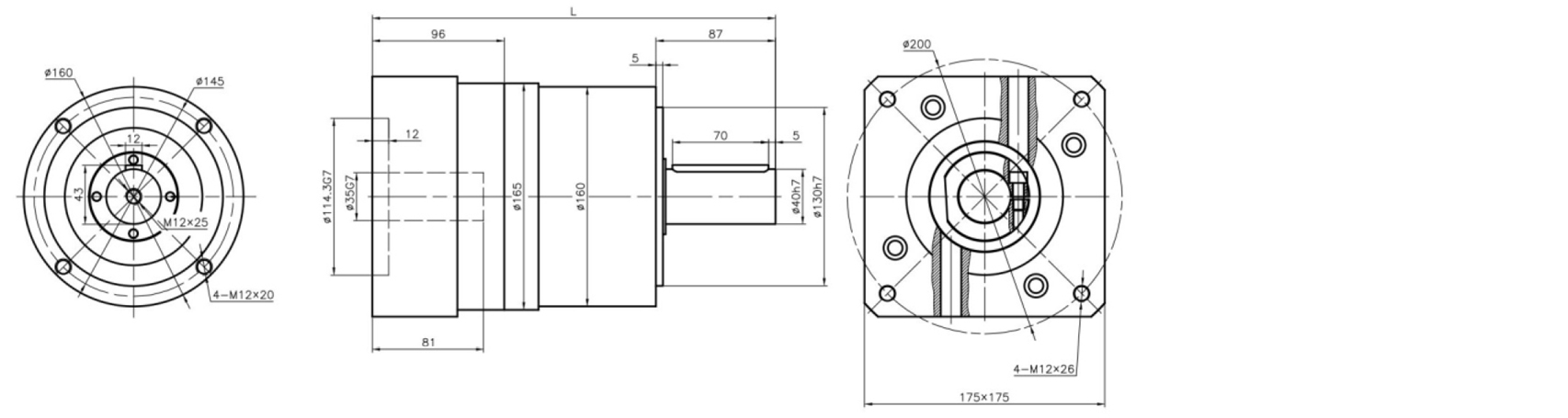

Dimensiuni de 5000W (a doua alegere)


Total lungime 1 etapă 2 etape
L 293.5 334.5
