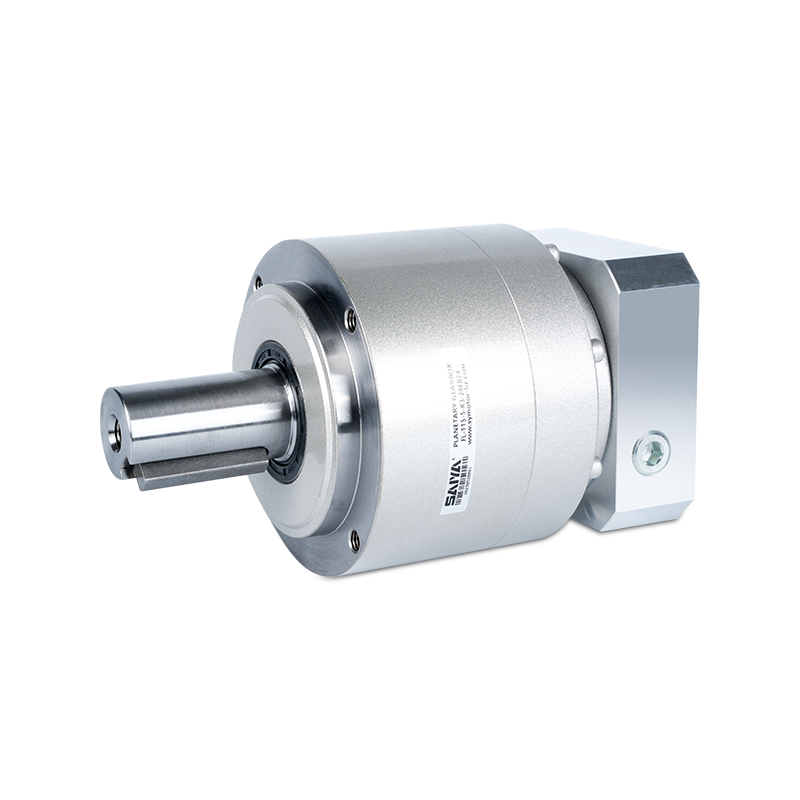

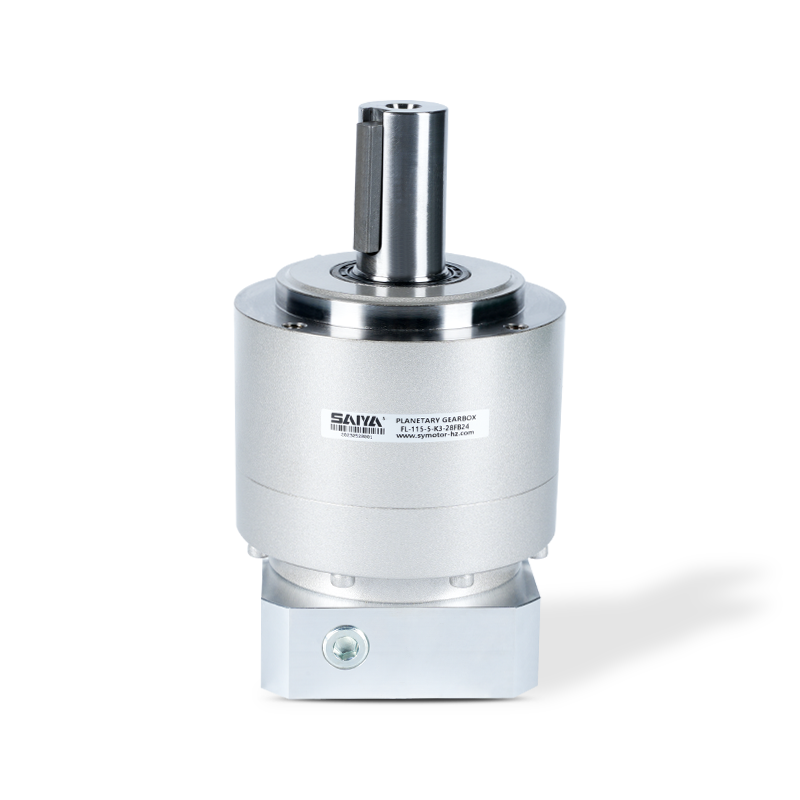

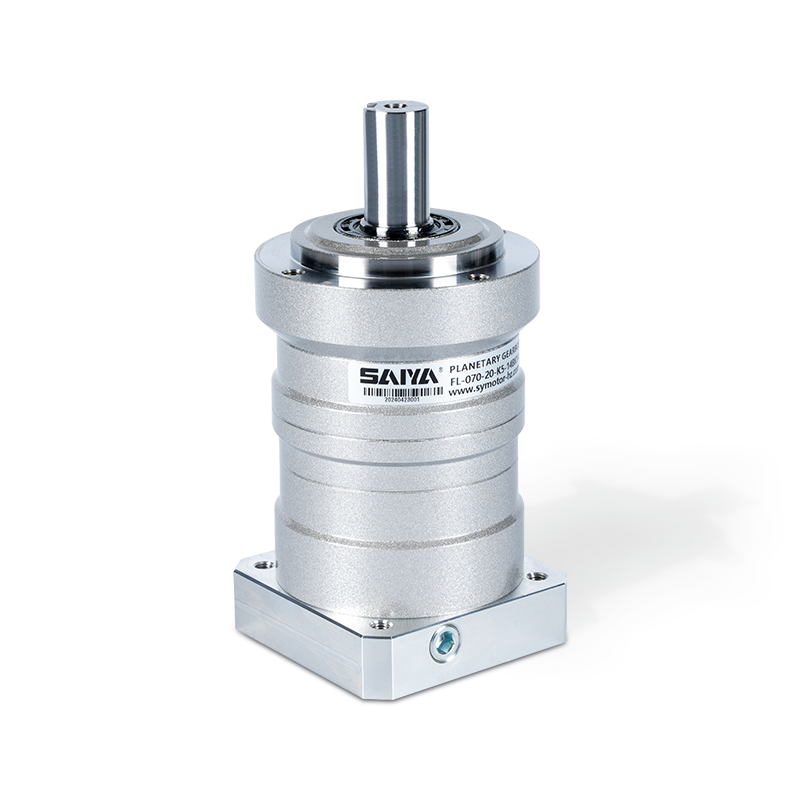

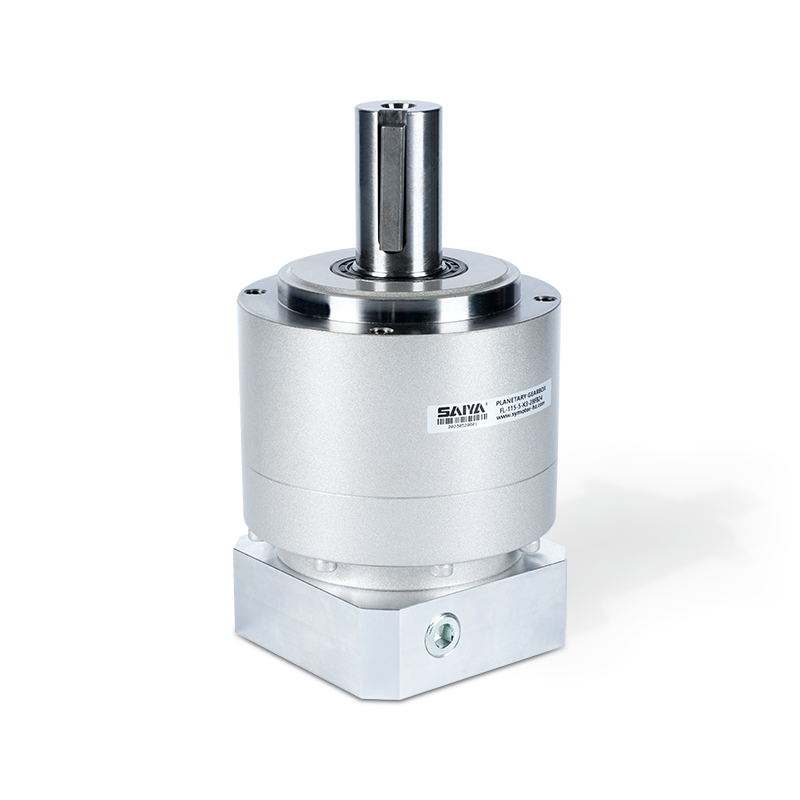

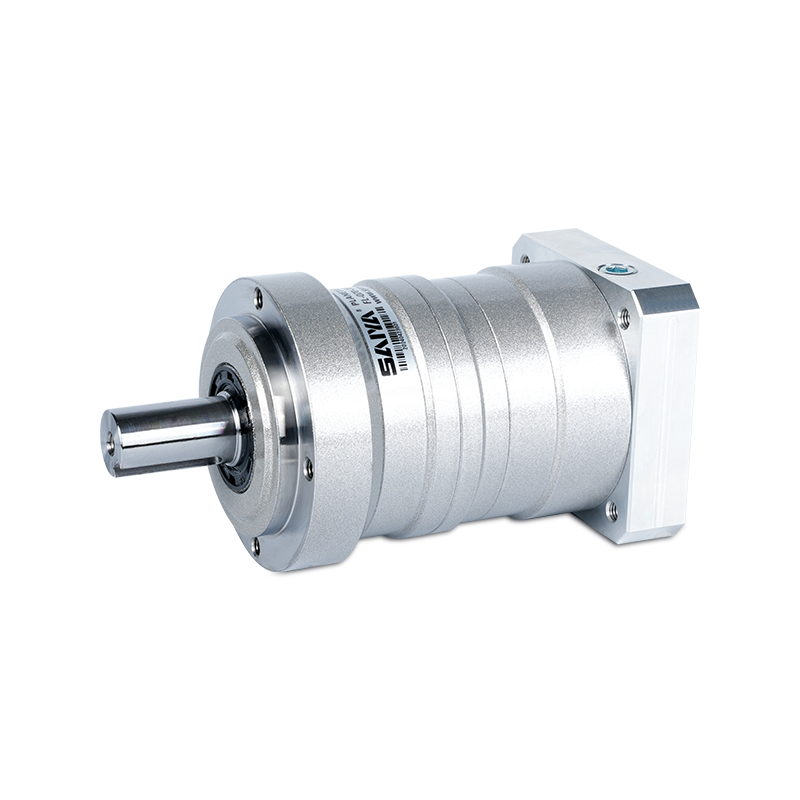

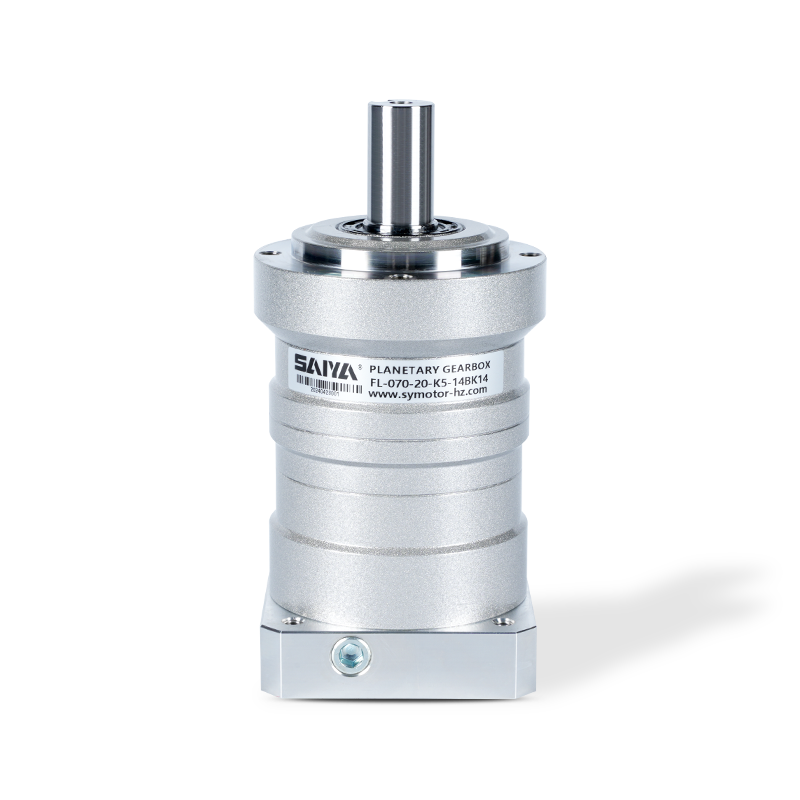

Cutie de viteze planetară elicoidală

Seria FL 60 90 115 142 180 220 Cutie de viteze planetară elicoidală

Seria de viteze elicoidale FL/Flanșa circulară Interval de ieșire/dimensiune: 60-220mm

Nivel: 1-2 niveluri

Arborele de intrare Diametru interior: 14-19MMA

Niciun articol anterior | URMĂTORUL

+ Contactaţi-ne + Descărcare catalog Videoclip despre produs

APLICAȚIE ZONĂ

Suntem o întreprindere de înaltă tehnologie dedicată producției și vânzării de motoare reductoare de curent alternativ, motoare reductoare mici, reductoare planetare specifice servo, motoare de curent continuu fără perii și fără perii și alte produse.

Sortare logistică
Roboți automate
Tăiere laser
Poarta de control de acces
Centrul fotovoltaic
Dispozitive medicale
Agv

Descriere produs

Cutiile de viteze din seria FL oferă soluții versatile pentru o gamă largă de aplicații industriale, cu un design elicoidal, o ieșire rotundă a flanșei și o gamă largă de dimensiuni de la 60 la 220 mm. Aceste cutii de viteze sunt potrivite pentru sarcini care necesită o transmisie de putere precisă și eficientă într -un spațiu compact.

O caracteristică notabilă a seriei FL este diametrul arborelui de intrare de la 14-19 mm, care poate găzdui diferite configurații ale motorului și intrări de putere. Această adaptabilitate asigură compatibilitatea cu o gamă largă de tipuri de motor, îmbunătățind versatilitatea cutiilor de viteze în diferite medii industriale.

Fabricat din materiale de înaltă calitate și fabricare de precizie, seria FL este durabilă și funcționează fără probleme. În plus, designul său compact permite instalarea și integrarea ușoară în sistemele existente, se poate adapta flexibil la diferite cerințe de cuplu și viteză. Indiferent dacă sunt utilizate în sisteme de transport, mixere sau alte utilaje, aceste cutii de viteze oferă performanțe fiabile.

FL-050			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Cadru dimensiune	Etapă	Raport	Nominal ieșire cuplu	Maxim ieșire cuplu	Urgență Stop cuplu	Nominal intrare viteză	Maxim intrare viteză	Permis radial încărca	Permis axial încărca
Cadru dimensiune	Etapă	Raport	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
050	1 Singur	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 Dubla	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

FL-050			※ 8	※ 9	※ 10
Cadru dimensiune	Etapă	Raport	Maxim radial încărca	Maxim axial încărca	Greutate	Moment de inerţie (≤φ8)	Moment de inerţie (≤φ14)
Cadru dimensiune	Etapă	Raport	[N]	[N]	[kg]	[ KGCM² ]	[KGCM²]
050	1 Singur	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 Dubla	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

FL-070			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Cadru dimensiune	Etapă	Raport	Nominal ieșire cuplu	Maxim ieșire cuplu	Urgență Stop cuplu	Nominal intrare viteză	Maxim intrare viteză	Permis radial încărca	Permis axial încărca
			[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
070	1 Singur	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 Dubla	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

FL-070			※ 8	※ 9	※ 10
Cadru dimensiune	Etapă	Raport	Maxim radial încărca	Maxim axial încărca	Greutate	Moment de inerţie (≤φ8)	Moment de inerţie (≤φ14)	Moment de inerţie (≤φ19)
			[N]	[N]	[kg]	[KGCM²]	[KGCM²]	[KGCM²]
070	1 Singur	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 Dubla	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

FL-090			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Cadru dimensiune	Etapă	Raport	Nominal ieșire cuplu	Maxim ieșire cuplu	Urgență Stop cuplu	Nominal intrare viteză	Maxim intrare viteză	Permis radial încărca	Permis axial încărca
Cadru dimensiune	Etapă	Raport	[NM]	[NM]	[NM]	[ RPM]	[RPM]	[N]	[N]
090	1 Singur	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 Dubla	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

FL-090			※ 8	※ 9	※ 10
Cadru dimensiune	Etapă	Raport	Maxim radial încărca	Maxim axial încărca	Greutate	Moment de inerţie (≤φ8)	Moment de inerţie (≤φ14)	Moment de inerţie (≤φ19)	Moment de inerţie (≤φ28)
			[N]	[N]	[kg]	[KGCM² ]	[KGCM² ]	[KGCM² ]	[ KGCM² ]
090	1 Singur	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 段 Dubla	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

FL-0120			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Cadru dimensiune	Etapă	Raport	Nominal cuplu de ieșire	Maxim ieșire cuplu	Urgență Stop cuplu	Nominal intrare viteză	Maxim intrare viteză	Permis radial încărca	Permis axial încărca
Cadru dimensiune	Etapă	Raport	[NM]	[NM]	[NM]	[ RPM]	[RPM]	[N]	[N]
120	1 Singur	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 Dubla	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

FL-0120			※ 8	※ 9	※ 9
Cadru dimensiune	Etapă	Raport	Maxim radial încărca	Maxim axial încărca	Greutate	Moment de inerţie (≤φ14)	Moment de inerţie (≤φ19)	Moment de inerţie (≤φ28)	Moment de inerţie (≤φ38)
			[N]	[N]	[kg]	[KGCM²]	[ KGCM² ]	[KGCM² ]	[KGCM²]
120	1 Singur	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 Dubla	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

FL-155			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Cadru dimensiune	Etapă	Raport	Nominal ieșire cuplu	Maxim ieșire cuplu	Urgență Stop cuplu	Nominal intrare viteză	Maxim intrare viteză	Permis radial încărca	Permis axial încărca
Cadru dimensiune	Etapă	Raport	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
155	1 Singur	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 Dubla	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
Cadru dimensiune	Etapă	Raport	Maxim radial încărca	Maxim axial încărca	Greutate	Moment de inerţie (≤φ19)	Moment de inerţie (≤φ28)	Moment de inerţie (≤φ38)	Moment de inerţie (≤φ48)
			[N]	[N]	[kg]	[ KGCM² ]	[KGCM² ]	[KGCM²]	[KGCM² ]
155	1 Singur	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 Dubla	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

FL-205			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Cadru dimensiune	Etapă	Raport	Nominal ieșire cuplu	Maxim ieșire cuplu	Urgență Stop cuplu	Nominal intrare viteză	Maxim intrare viteză	Permis radial încărca	Permis axial încărca
Cadru dimensiune	Etapă	Raport	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
205	1 Singur	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 Dubla	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
Cadru dimensiune	Etapă	Raport	Maxim radial încărca	Maxim axial încărca	Greutate	Moment de inerţie (≤φ28)	Moment de inerţie (≤φ38)	Moment de inerţie (≤φ48)	Moment Ofinertia (≤φ65)
			[N]	[N]	[kg]	[KGCM²]	[KGCM²]	[KGCM²]	[KGCM² ]
205	1 Singur	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 Dubla	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

FL-235			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Cadru dimensiune	Etapă	Raport	Nominal ieșire cuplu	Maxim ieșire cuplu	Urgență Stop cuplu	Nominal intrare viteză	Maxim intrare viteză	Permis radial încărca	Permis axial încărca
Cadru dimensiune	Etapă	Raport	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
235	1 Singur	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 Dubla	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
Cadru dimensiune	Etapă	Raport	Maxim radial încărca	Maxim axial încărca	Greutate	Moment de inerţie (≤φ38)	Moment de inerţie (≤φ48)	Moment de inerţie (≤φ65)
			[N]	[N]	[kg]	[KGCM² ]	[KGCM² ]	[KGCM² ]
235	1 Singur	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 Dubla	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

+ Înțelegerea parametrilor detaliați ai produsului

Contactaţi-ne

Despre noi

Zhejiang Saiya Intelligent Manufacturing Co., Ltd.

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Înființată în 2009, cu 15 ani de experiență în industrie, este o întreprindere de înaltă tehnologie specializată în producția și vânzarea de motoare cu angrenaje Micro AC, motoare cu angrenaje mici AC, motoare cu angrenaje DC cu perii, motoare cu angrenaje DC fără perii BLDC, cutie de viteze planetară de precizie și role pentru motoare... etc. Suntem Vânzări en-gros din China Seria FL 60 90 115 142 180 220 Cutie de viteze planetară elicoidală Furnizori şi OEM/ODM Seria FL 60 90 115 142 180 220 Cutie de viteze planetară elicoidală Producători, Motoarele și cutiile de viteze Saiya sunt utilizate pe scară largă în roboți industriali, logistică inteligentă, mașini de energie nouă, roboți AGV și alte domenii avansate. În plus, acestea joacă roluri critice în procesarea alimentelor, ambalaje, textile, electronică, echipamente medicale și utilaje specializate, oferind soluții rentabile și diferențiate pentru diverse industrii. Pentru a ne spori avantajele în diferențiere și eficiență a costurilor, avem propria noastră companie comercială, Hangzhou Saiya Transmission Equipment Co., LTD, situată în Hangzhou, Zhejiang, aproape de porturile Shanghai și Ningbo, pentru a gestiona afacerile interne și externe, combinate atât cu vânzările directe, cât și cu distribuția, asigurând distribuție globală și asistență pentru clienți, oferind soluții economice și fiabile de înaltă calitate tuturor clienților noștri.

Cultură corporativă

Autentic și de încredere
Calitatea iese în evidență în mod natural.

Valori fundamentale: Dezvoltarea de sine și grija față de ceilalți.

Viziune:Deveniți expert în servicii în domeniul transmisiilor inteligente.

Misiunea noastră:Oferiți servicii de înaltă calitate și creați valoare pentru clienți.

Filosofia serviciilor:Urmărirea fericirii materiale și spirituale pentru toți angajații și contribuția la progresul și dezvoltarea societății umane.

2009
Stabilire
80+
Personal
5+
Linie de producție

Ştiri

Reductor armonic: o stea strălucitoare în domeniul transmisiei de precizie
08 Jun, 2025
În etapa de precizie a industriei și tehnologiei moderne, Reductor armonic este ca o stea strălucitoare. Cu designul său unic și performanțele excelente, a devenit „inima” de bază a multor e...
CITEŞTE MAI MULT
Core de transmisie de precizie: Analiza cuprinzătoare a cutiei de viteze planetare
01 Jun, 2025
În automatizarea industrială modernă și în sistemele de transmisie de înaltă precizie, cutia de viteze planetară a devenit o componentă cheie a multor echipamente mecanice datorită structurii sale ...
CITEŞTE MAI MULT
Motoarele cu viteză DC fără perii: o combinație de eficiență ridicată și control precis
22 May, 2025
Odată cu dezvoltarea tehnologiei moderne de inginerie și automatizare, motoarele de viteză DC fără perii au devenit una dintre tehnologiile cheie în multe domenii de aplicații. Fie în automatizare ...
CITEŞTE MAI MULT

DATE DE CONTACT

TEL.: 0086-0571-86951513/86951543
Fax: 0086-571-86040769
E-mail: [email protected] / [email protected] / comerț[email protected]
Birou: Hangzhou Saiya Transmisson Equipment Co.,Ltd
Adresa biroului: Camera 2201, clădirea Wanyin, orașul Hangzhou, provincia Zhejiang
Fabrică: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Adresa fabricii: Nr.35 Clădire, Zhongnan High-Tech Yunhe Zhigu Park industrial, orașul Xinan, județul Deqing, orașul Huzhou, Zhejiang, China

LEGĂTURĂ RAPIDĂ

PRODUS

Dacă sunteți interesat
În produsele noastre,
Vă rugăm să ne consultați

Drepturi de autor © Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Toate drepturile rezervate. Angro Seria FL 60 90 115 142 180 220 Cutie de viteze planetară elicoidală Producători

Industria aplicațiilor

Meniu web

Căutare de produse

Limbă

Cota

Meniu de ieșire

Cutie de viteze planetară elicoidală Furnizori

Seria FL 60 90 115 142 180 220 Cutie de viteze planetară elicoidală

Descriere produs

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

1. Cu viteza de intrare nominală, durata de viață este de 20.000 de ore.

2. Cuplul maxim la pornire și se oprește.

3. Cuplul maxim când primește șoc (de până la 1.000 de ori).

4. Viteza medie de intrare maximă.

5. Viteza maximă de intrare momentană.

6. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la centrul arborelui de ieșire, la sarcina axială 0)

7. Cu această sarcină și viteza nominală de intrare, durata de viață va fi de 20.000 de ore. (Aplicat la rulmentul lateral de ieșire.Au sarcină radială 0)

8. Sarcina radială maximă pe care o poate accepta reductorul.

9. Sarcina axială maximă pe care o poate accepta reductorul.

10. Greutatea poate varia ușor de la model la mod.

Cultură corporativă

Autentic și de încredere
Calitatea iese în evidență în mod natural.

Dacă sunteți interesat
În produsele noastre,
Vă rugăm să ne consultați
