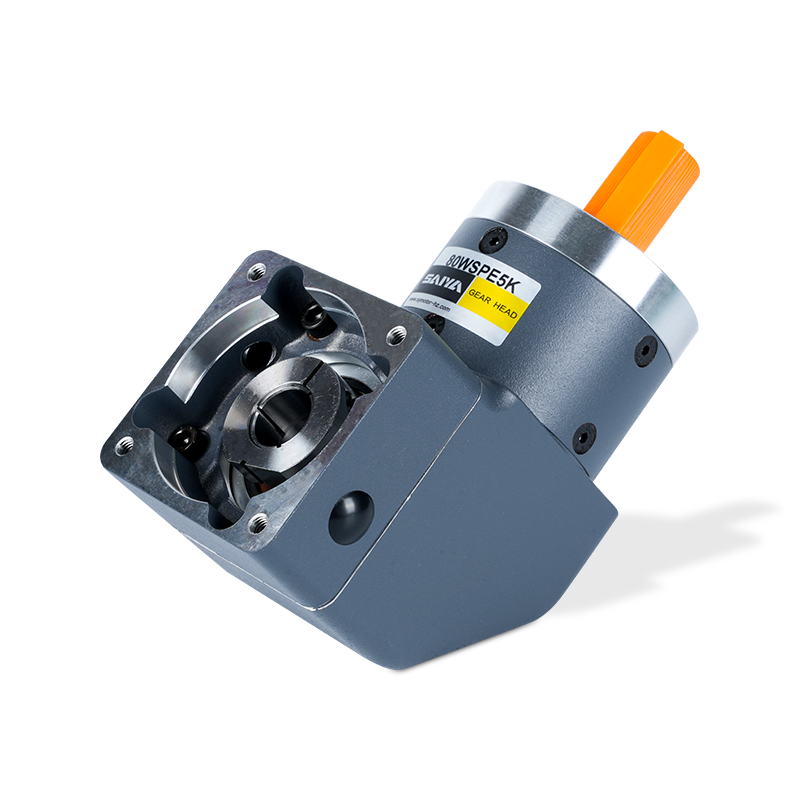

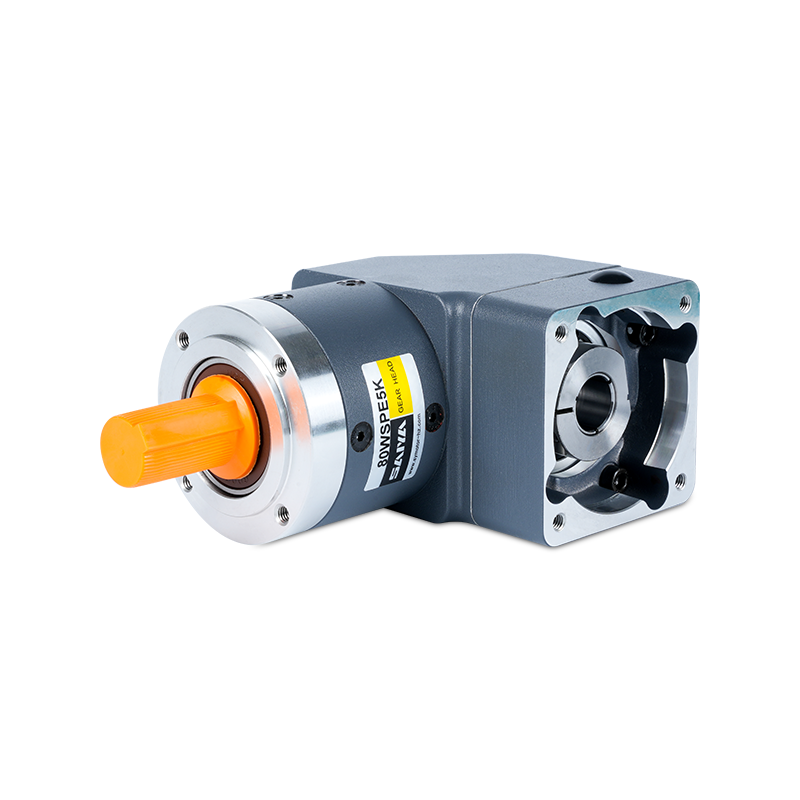

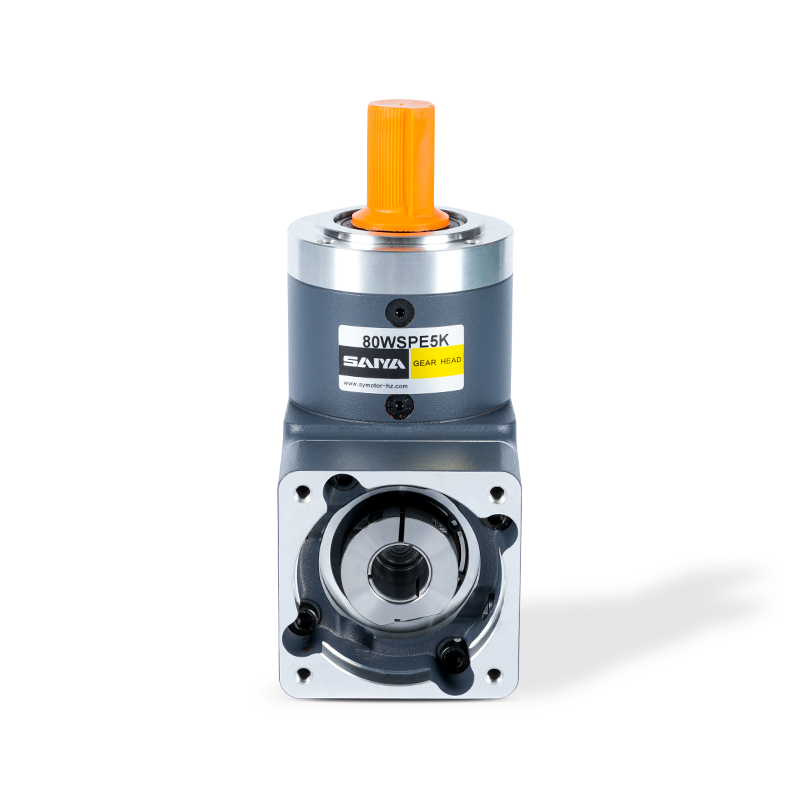

Cutiile de viteze din seria SPE, gama de dimensiuni a flanșei cu modele de 40, 60, 80, ...
Flanșă rotundă de ieșire
Interval de mărime: 40-120mm
Interval de putere: 50W-7500W
Raport de reducere: 3-512
Sortare logistică
Roboți automate
Tăiere laser
Poarta de control de acces
Centrul fotovoltaic
Dispozitive medicale
Agv
Cutiile de viteze din seria WSPE, DIAME DIEMENTE FLANCE Dia cu 40mm, 60mm, 80mm și 120mm, sunt proiectate pentru a oferi soluții de transmisie de energie eficientă și robustă. Aceste cutii de viteze au o flanșă rotundă de ieșire, ceea ce le face potrivite pentru diverse aplicații care necesită un transfer de cuplu precis și fiabil. Seria SPE se potrivesc pentru puterea motorului de la 50W la 7500W, asigurând versatilitatea în diferite nevoi industriale.
Una dintre caracteristicile deosebite ale seriei SPE este intervalul său extins de raport de reducere, de la 3: 1 la 512: 1. Această flexibilitate permite reglarea fină a ieșirilor de viteză și cuplu pentru a se potrivi cu cerințele operaționale specifice. Construcția robustă asigură durabilitatea și durata de viață lungă, chiar și în medii solicitante.
Proiectarea flanșei de ieșire rotundă nu numai că facilitează integrarea ușoară în sistemele existente, dar asigură și o conexiune sigură și stabilă. Acest design este deosebit de benefic în aplicațiile în care alinierea și echilibrul sunt cruciale, cum ar fi în robotică, utilaje automate și sisteme transportoare.

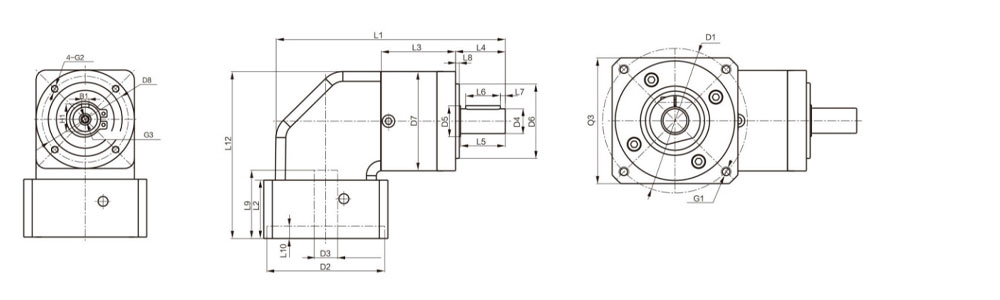

Model | WSPE40 | WSPE60 | WSPE80 | WSPE120 | ||||||||
Etapă | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
Dimensiune | (Unitate): mm | |||||||||||
L1 | 119.5 | 132.5 | 144.5 | 156.5 | 169.5 | 182 | 194 | 212 | 229.5 | 258.5 | 286.5 | 314 |
L3 | 38.5 | 51.5 | 63.5 | 46.5 | 59.5 | 72 | 60 | 78 | 95.5 | 73.7 | 101.5 | 129 |
L12 | 68 | 93 | 109.5 | 145.5 | ||||||||
Capăt de ieșire | ||||||||||||
L4 | 26 | 35 | 40 | 55 | ||||||||
L5 | 24 | 30.5 | 36 | 50 | ||||||||
L6 | 16 | 25 | 28 | 40 | ||||||||
L7 | 2.5 | 2.5 | 4 | 5 | ||||||||
L8 | 2 | 3 | 3 | 4 | ||||||||
D4 | φ10H7 | φ14H7 | φ20H7 | φ25H7 | ||||||||
D5 | φ12 | φ17 | φ25 | φ35 | ||||||||
D6 | φ26 | φ40 | φ60 | φ80 | ||||||||
D7 | φ40 | φ60 | φ80 | φ115 | ||||||||
D8 | φ34 | φ52 | φ70 | φ100 | ||||||||
B1 | 3 | 5 | 6 | 8 | ||||||||
H1 | 11.2 | 16 | 22.5 | 28 | ||||||||
G2 | M4 × 6 | M5 × 18 | M6 × 10 | M10 × 16 | ||||||||
G3 | M3 × 9 | M5 × 12 | M6 × 16 | M10 × 22 | ||||||||
Capătul de intrare | ||||||||||||
L2 | 19 | 23 | 26.5 | 27 | ||||||||
L9 | 25 | 30 | 35 | 45 | ||||||||
L10 | 3 | 2.5 | 3.5 | 3.5 | ||||||||
D1 | φ46 | φ70 | φ100 | φ115 | ||||||||
D2 | φ30H7 | φ50H7 | φ80H7 | φ95H7 | ||||||||
D3 | φ8h7 | φ14H7 | φ16h7 | φ19h7 | ||||||||
G1 | M4 × 10 | M5 × 12 | M6 × 15 | M8 × 20 | ||||||||
Q3 | 40 | 60 | 90 | 115 |
