Motoare cu unelte fără perii de joasă tensiune

Motor cu viteză fără perie de 48V

Dimensiunea tensiunii: 48V ， 60mmx60mm-104mmx104mm

Putere nominală: 25-400W

Viteză nominală: 3000rpm

Curent evaluat: 1.0-10.5A

Cuplu: 0.2-1.27n.m

Niciun articol anterior | URMĂTORUL

+ Contactaţi-ne + Descărcare catalog Videoclip despre produs

APLICAȚIE ZONĂ

Suntem o întreprindere de înaltă tehnologie dedicată producției și vânzării de motoare reductoare de curent alternativ, motoare reductoare mici, reductoare planetare specifice servo, motoare de curent continuu fără perii și fără perii și alte produse.

Sortare logistică
Roboți automate
Tăiere laser
Poarta de control de acces
Centrul fotovoltaic
Dispozitive medicale
Agv

Descriere produs

Motorul de viteze fără perie de 48V este un motor versatil și eficient, conceput pentru o serie de aplicații. Cu dimensiuni cuprinse între 60 mm x 60mm și 104mm x 104mm, acest motor se poate încadra în diferite dimensiuni ale echipamentelor. Se mândrește cu o putere nominală între 25W și 400W, ceea ce o face potrivită atât pentru sarcini ușoare, cât și pentru cele grele. Motorul funcționează cu o viteză nominală constantă de 3000 rpm, asigurând performanțe lină și fiabile. Dispune de un curent nominal de la 1,0 până la 10.5A, ceea ce indică eficiența și capacitățile sale de economisire a energiei.

Una dintre specificațiile cheie ale acestui motor este cuplul său, evaluat la 0,2-1.27 N.M, care asigură o forță adecvată pentru conducerea sistemelor mecanice. Designul fără perii îmbunătățește durabilitatea și reduce nevoile de întreținere, deoarece nu există perii care se uzează în timp. Acest lucru contribuie, de asemenea, la o funcționare mai liniștită și la o eficiență mai mare în comparație cu motoarele periate.

Motorul de viteze fără perie 24V este ideal pentru utilizarea în sisteme de automatizare, robotică, vehicule electrice și alte aplicații industriale, unde sunt esențiale un control precis și fiabilitate pe termen lung. Dimensiunea sa compactă, combinată cu caracteristici robuste de performanță, îl face o alegere preferată pentru ingineri și proiectanți care caută soluții motorii de înaltă calitate.

Parametri ai motorului de joasă tensiune

Model	Voltaj V	Curent fără încărcare O	Viteză fără încărcare RPM	Putere evaluată W	Curent evaluat O	Viteză nominală RPM	Cuplu evaluat N.M	Protecția gradului Ip
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU	48	1.50	3800	400	10.5	3000	1.27	20

Tip

Motor de joasă tensiune

Tip	Model
	Arbore de pinion	Arbore rotund
Tip de sârmă de plumb	S2BLD25-48GN	S2BLD25-48A
	S4BLD60-48GN	S4BLD60-48A
	S5BLD120-48GU	S5BLD120-48A
	S6BLD400-48GU	S6BLD400-48A

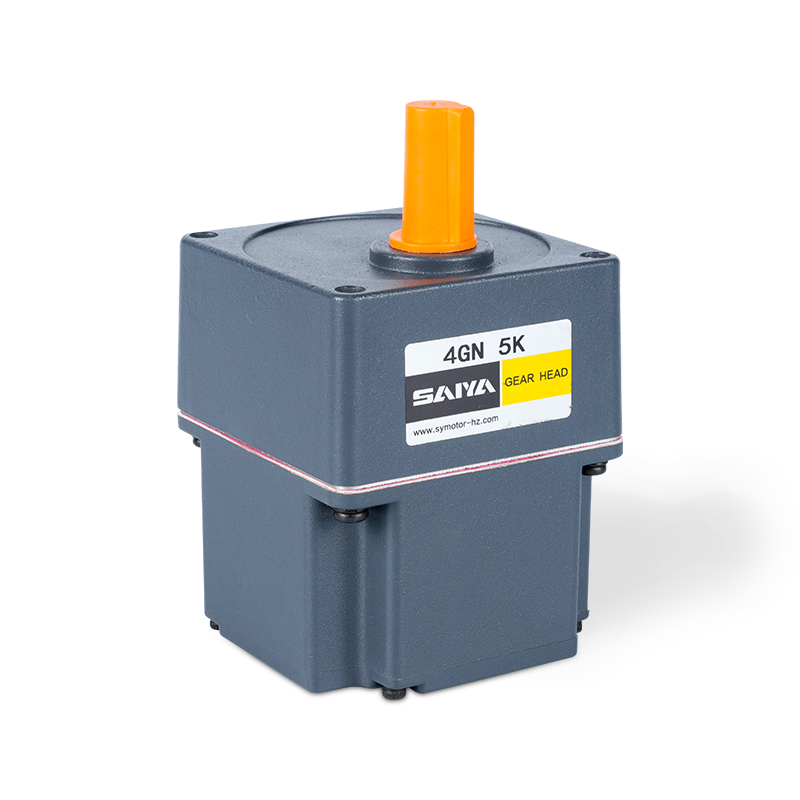

Paralel Shaft Gearhead (vândut separat)

Tipul capului de viteze	Model de viteze	Raportul de viteză

Viață lungă ● Zgomot scăzut	2GN □ K. 4GN □ K. 5gu □ KB 6gu □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Capul de viteze zecimal)

Introduceți raportul de viteză în casetă în numele modelului.

Masa de tort-motor cu viteză

Capul de viteze și cutia de la mijloc pot fi vândute separat.

Introduceți raportul de viteză în casetă () în numele modelului.

Fundalul colorat □ indică aceeași direcție rotativă a motorului în timp ce direcția rotativă a altora este opusă.

Viteza este calculată prin împărțirea vitezei sincrone a motorului la raportul de viteze. Viteza reală este cu 2% ~ 20% mai mică decât valoarea afișată, în funcție de dimensiunea sarcinii.

Pentru a reduce viteza dincolo de raportul de viteze din tabel, atașați un cap de viteze zecimal (raport de viteză: 10) între capul de viteze și motor. În acest caz, cuplul admis este de 3N · m.

60 unitate de cuplu de alocație a seriei: Upside (N.M)/ Belowside (KGF.CM)

Raportul de viteză	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Viteza arborelui de ieșire	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Cuplu de indemnizație	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 unitate de cuplu de alocație din serie: Upside (N.M)/ Belowside (KGF.CM)

Raportul de viteză	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Viteza arborelui de ieșire	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Cuplu de indemnizație	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 Seria de cuplu de alocație Unit: Upside (N.M)/ Belowside (KGF.CM)

Raportul de viteză	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Viteza arborelui de ieșire	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Cuplu de indemnizație	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

Unitatea de cuplu de alocație din seria 104: Upside (N.M)/ Belowside (KGF.CM)

Raportul de viteză	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Viteza arborelui de ieșire	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Cuplu de indemnizație	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

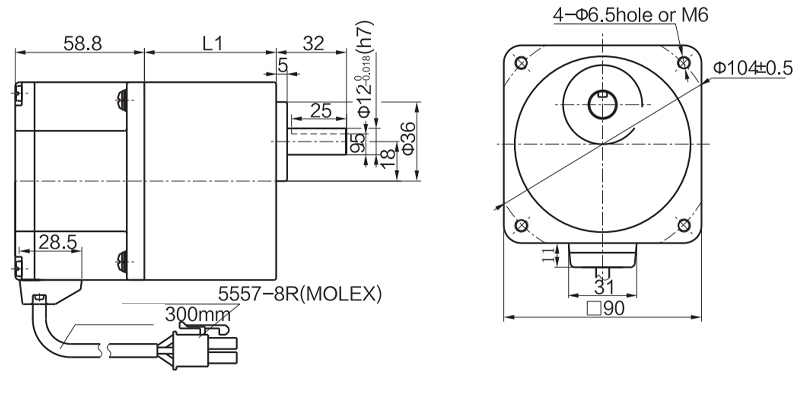

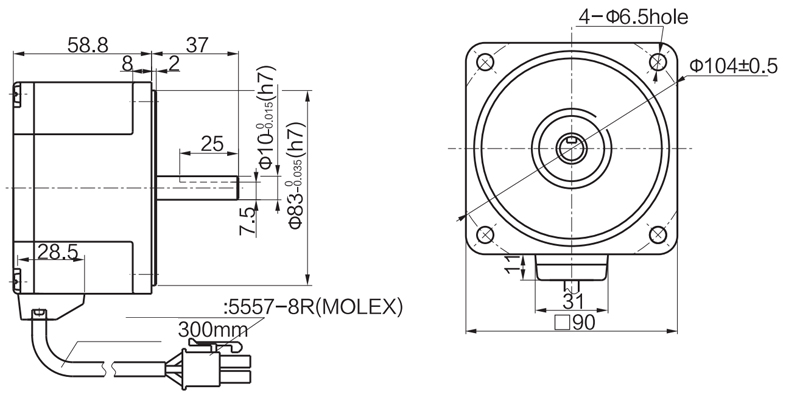

Dimensiuni din seria 60 (unitatea MM)

Șuruburile de montare sunt incluse cu capul de viteze.

Tip de cablare de plumb

Greutate: motor: 0,5 kg / cap de viteze: 0,48 kg

Model motor

Model de viteze

Raportul de viteză

Dimensiune

Z2BLD25- □ GN

2GN □ K.

3 ~ 18

25 ~ 200

Introduceți raportul de viteză în casetă (□) în numele modelului

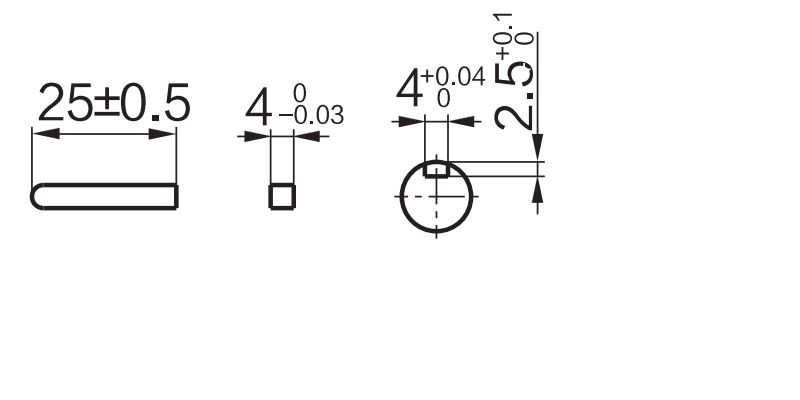

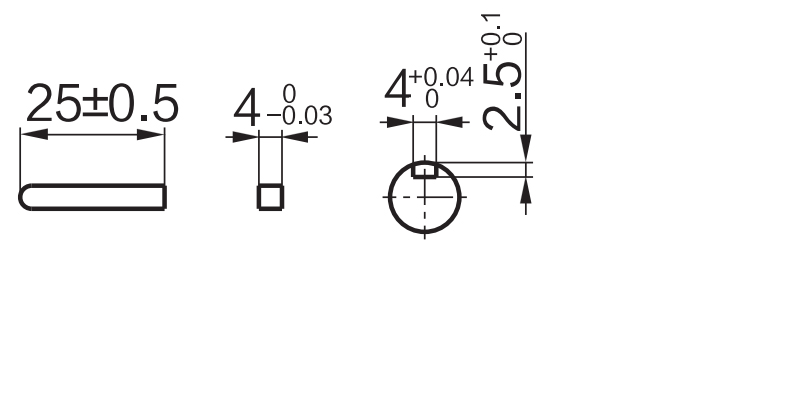

Secțiunea arbore de tip rotund de arbore

Excluderea greutății și a formei motorului secțiunii arborelui sunt aceleași cu cele ale tipului de arbore pinion.

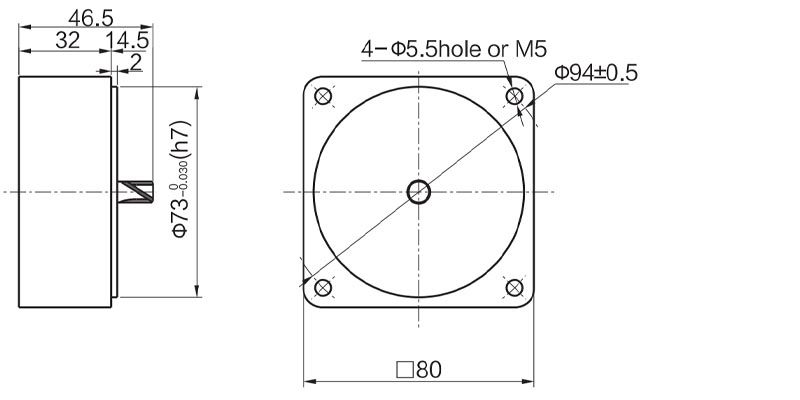

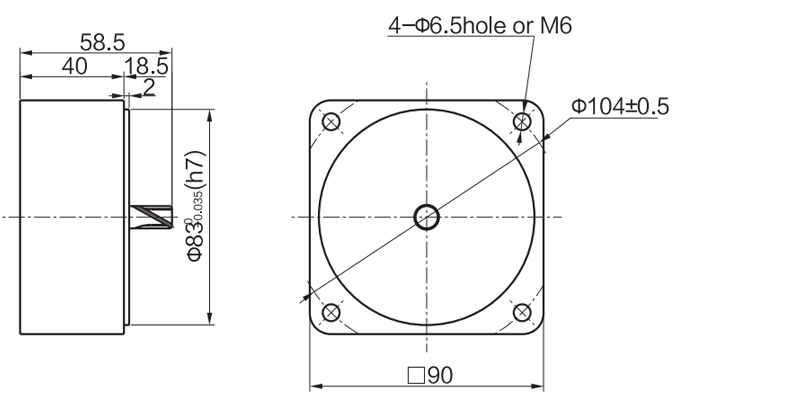

Capul de viteze zecimal

Poate fi conectat la tipul arborelui pinionului GN. 2GN10XK / Greutate: 0,2kg

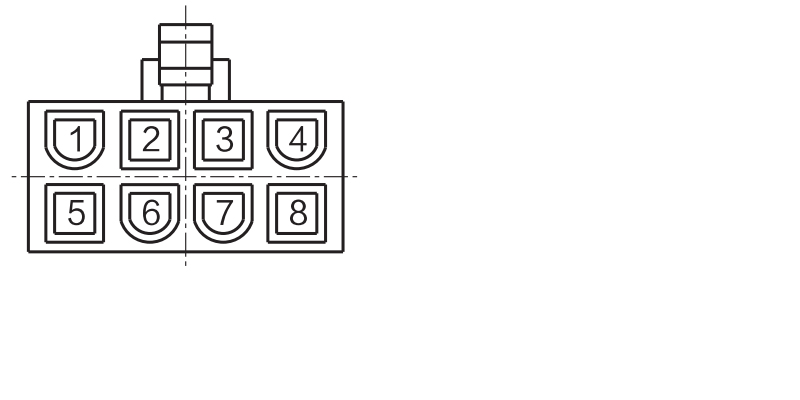

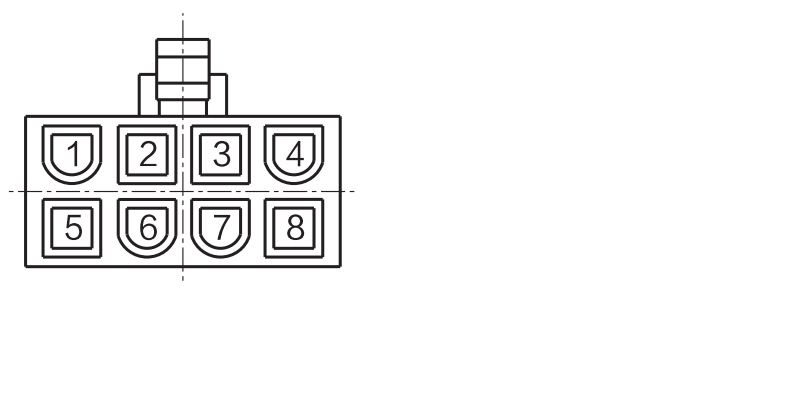

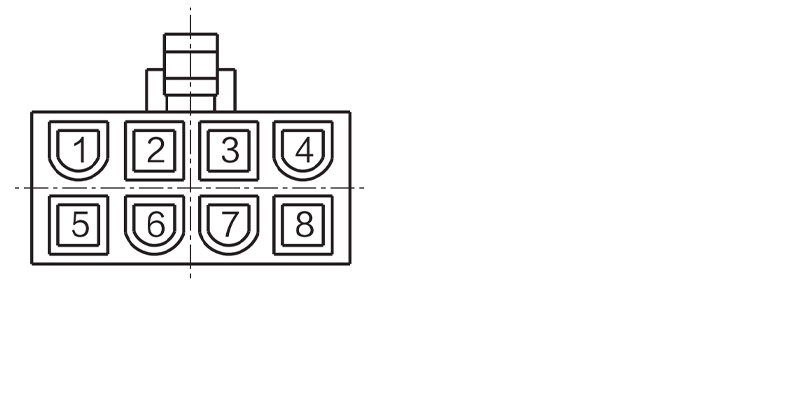

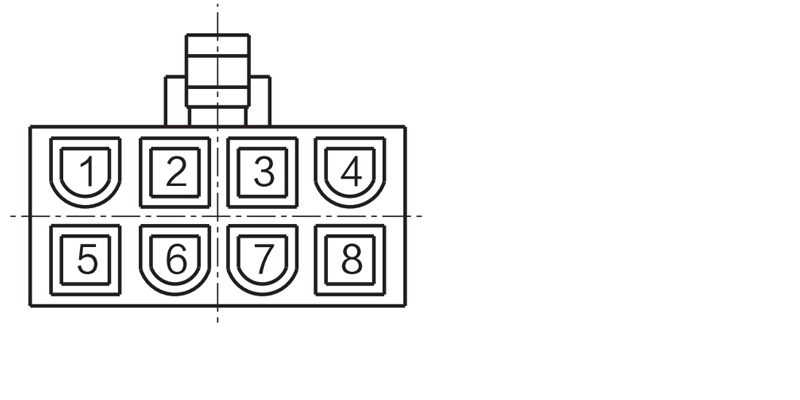

WRIE BLUG GOLLE SEMNALUL corespunzător Explicația semnalului

Gaura dopului	1	2	3	4
Semnal	U	W	Hz	Hu
Gaura dopului	5	6	7	8
Semnal	V	GND	Hw	Vcc

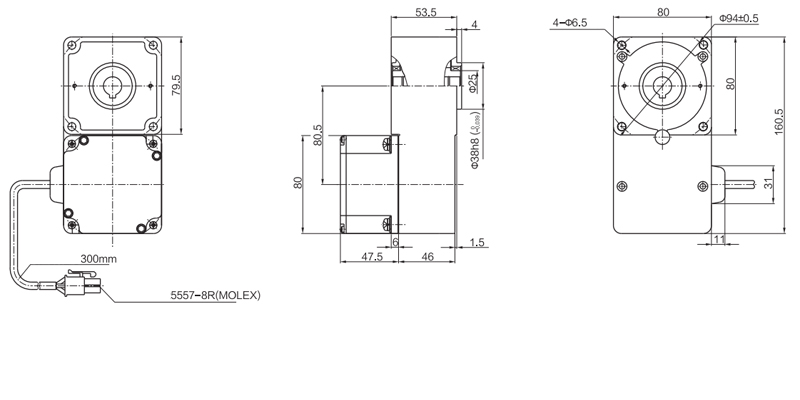

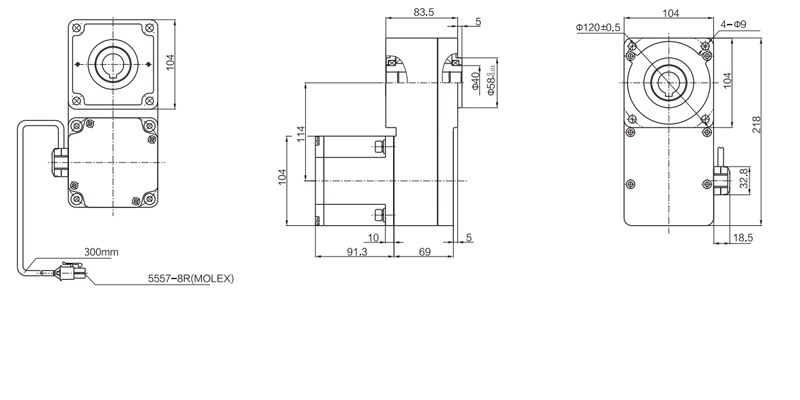

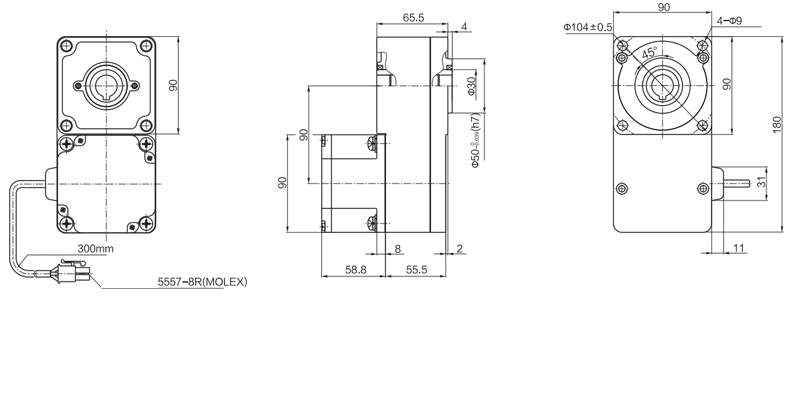

60 presiune L reductor de tip
