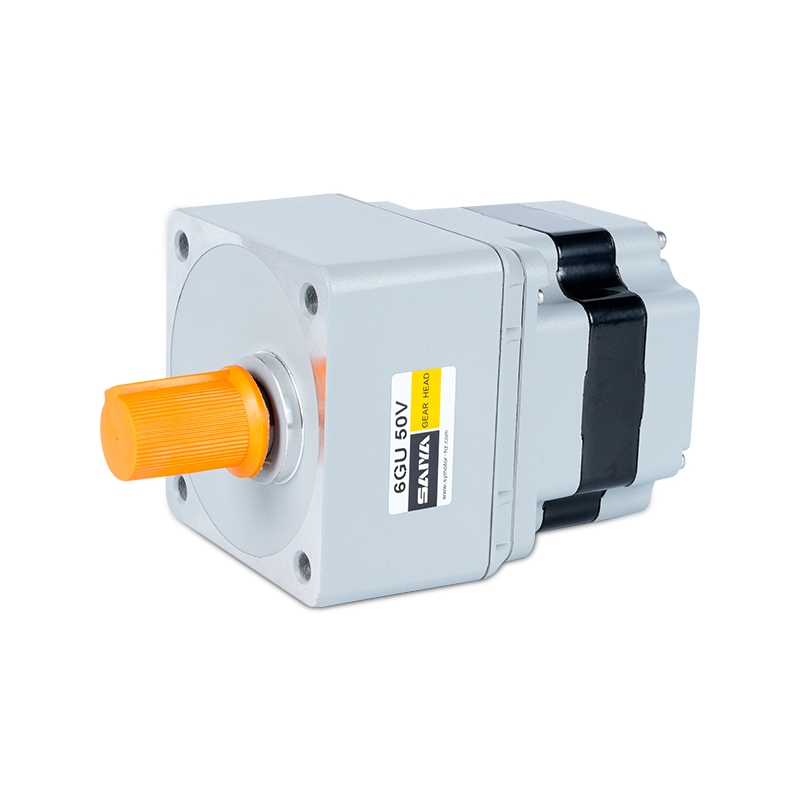

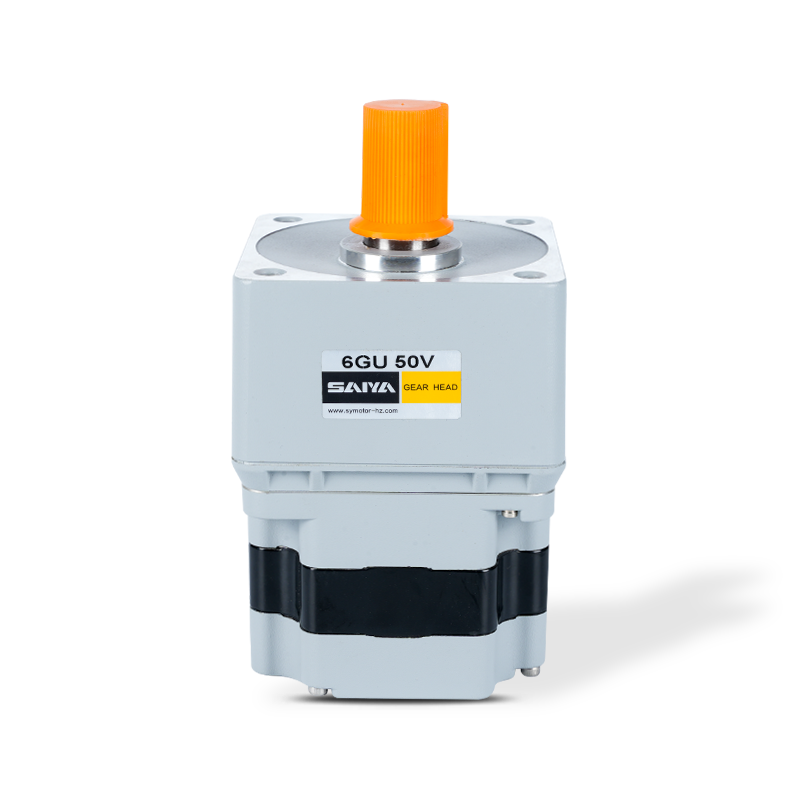

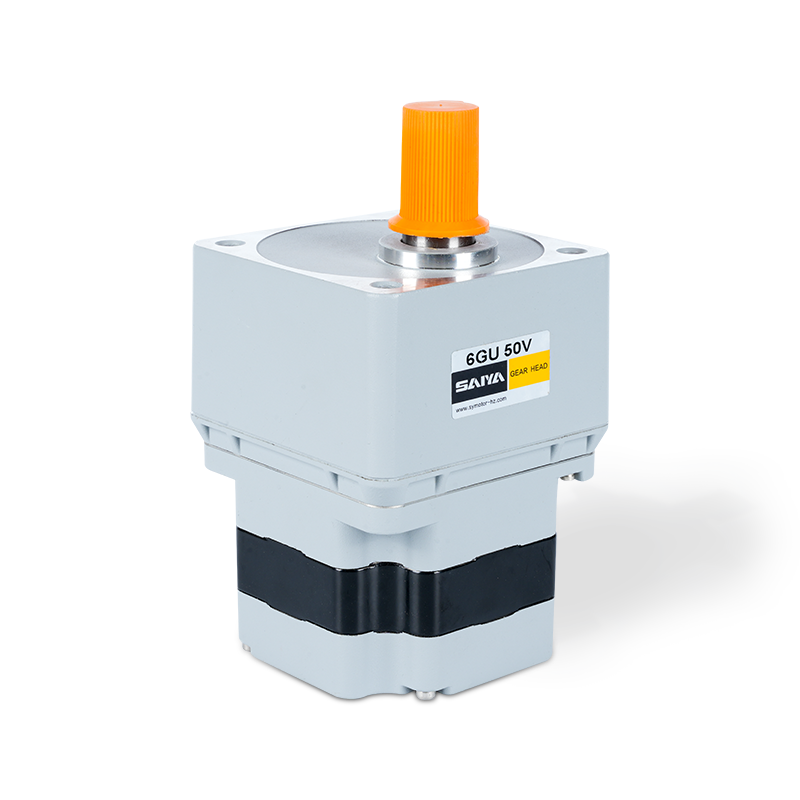

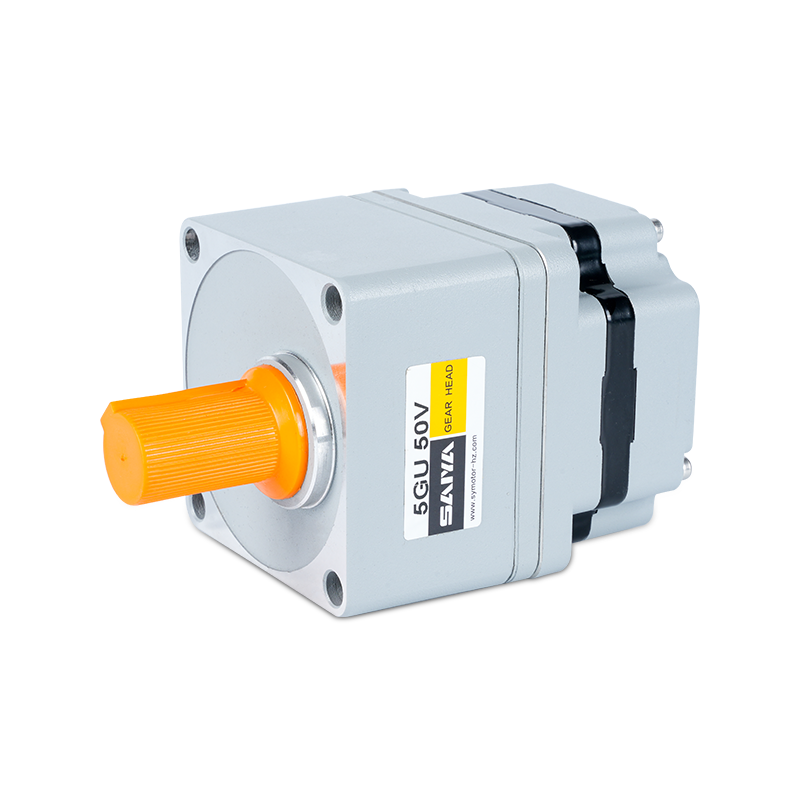

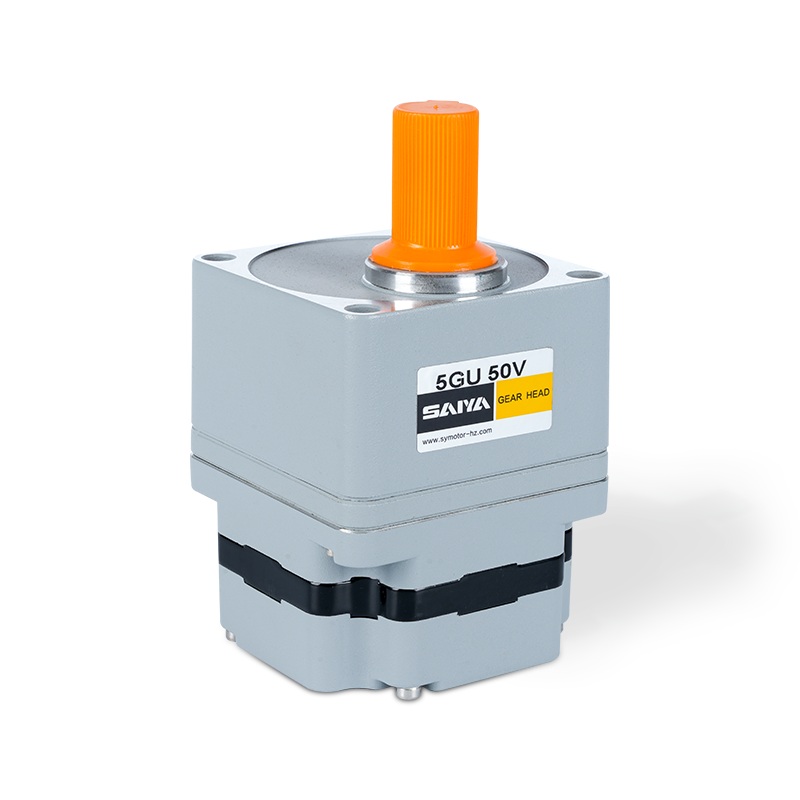

Motoare cu viteză fără perie de înaltă tensiune

220V-230V Motor cu viteză fără perie

Dimensiunea tensiunii: 220-230V ， 60mmx60mm-104mmx104mm

Putere nominală: 10-400W

Viteză nominală: 3000rpm

Curent evaluat: 0,3-7.1a

Cuplu: 0.036-1.5n.m

Niciun articol anterior | URMĂTORUL

+ Contactaţi-ne + Descărcare catalog Videoclip despre produs

APLICAȚIE ZONĂ

Suntem o întreprindere de înaltă tehnologie dedicată producției și vânzării de motoare reductoare de curent alternativ, motoare reductoare mici, reductoare planetare specifice servo, motoare de curent continuu fără perii și fără perii și alte produse.

Sortare logistică
Roboți automate
Tăiere laser
Poarta de control de acces
Centrul fotovoltaic
Dispozitive medicale
Agv

Descriere produs

Motorul de viteze fără perii 220V-230VAC este o soluție robustă și eficientă, concepută pentru diverse aplicații care necesită un control precis și fiabil al mișcării. Acest motor funcționează într -un interval de tensiune de la 220V la 230V, ceea ce îl face potrivit pentru surse de alimentare standard. Dimensiunile sale compacte, variind de la 60mm x 60mm la 104mm x 104mm, permit o integrare ușoară în medii limitate spațiu.

Cu o putere nominală între 10 W și 400W, acest motor oferă capacități de performanță versatile. Este conceput pentru a obține o viteză nominală de 3000 rpm, asigurând o funcționare rapidă și constantă. Pregătirea curentă a motorului variază de la 0,3A la 7.1A, ceea ce indică consumul său eficient de energie în raport cu producția sa.

Ieșirea de cuplu a acestui motor de viteză fără perie variază de la 0,036n.m la 1,5N.m, care se adresează diferitelor cerințe de cuplu în diferite aplicații. Această gamă de cuplu îl face ideal pentru sarcini care au nevoie de mișcări blânde și mai puternice.

220V-230VAC Motor de viteză fără perie combină eficiență ridicată, dimensiuni compacte și performanțe fiabile, ceea ce îl face o alegere excelentă pentru automatizarea industrială, robotică și alte câmpuri bazate pe precizie. Capacitatea sa de a oferi un cuplu și o viteză consistente, menținând în același timp un consum redus de energie asigură o funcționalitate optimă și eficiență energetică.

Parametri ai motorului de înaltă tensiune

Model	Voltaj V	Frecvenţă Hz	Putere evaluată W	Curent evaluat O	Viteză nominală RPM	Cuplu evaluat N.M	Protecția gradului Ip
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220GN	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220GN	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

Tensiunea motorului, puterea și viteza vor fi personalizate în funcție de cererea sa în circumstanța permisă a dimensiunii adoptabile.

Tip

Motor de înaltă tensiune

Tip	Model
Tip	Arbore de pinion	Arbore rotund
Tip de sârmă de plumb	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

Paralel Shaft Gearhead (vândut separat)

Tipul capului de viteze	Model de viteze	Raportul de viteză

Viață lungă ● Zgomot scăzut	2GN □ K. 4GN □ K. 5gu □ KB 6gu □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Capul de viteze zecimal)

Introduceți raportul de viteză în casetă în numele modelului.

Masa de tort-motor cu viteză

Capul de viteze și cutia de la mijloc pot fi vândute separat.

Introduceți raportul de viteză în casetă () în numele modelului.

Fundalul colorat □ indică aceeași direcție rotativă a motorului în timp ce direcția rotativă a altora este opusă.

Viteza este calculată prin împărțirea vitezei sincrone a motorului la raportul de viteze. Viteza reală este cu 2% ~ 20% mai mică decât valoarea afișată, în funcție de dimensiunea sarcinii.

Pentru a reduce viteza dincolo de raportul de viteze din tabel, atașați un cap de viteze zecimal (raport de viteză: 10) între capul de viteze și motor. În acest caz, cuplul admis este de 3N · m.

60 unitate de cuplu de alocație a seriei: Upside (N.M)/ Belowside (KGF.CM)

Raportul de viteză	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Viteza arborelui de ieșire	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Cuplu de indemnizație	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 unitate de cuplu de alocație din serie: Upside (N.M)/ Belowside (KGF.CM)

Raportul de viteză	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Viteza arborelui de ieșire	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Cuplu de indemnizație	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 Seria de cuplu de alocație Unit: Upside (N.M)/ Belowside (KGF.CM)

Raportul de viteză	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Viteza arborelui de ieșire	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Cuplu de indemnizație	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

Unitatea de cuplu de alocație din seria 104: Upside (N.M)/ Belowside (KGF.CM)

Raportul de viteză	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Viteza arborelui de ieșire	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Cuplu de indemnizație	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

Dimensiuni din seria 60 (unitatea MM)

Șuruburile de montare sunt incluse cu capul de viteze.

Tip de cablare de plumb

Greutate: motor: 0,5 kg / cap de viteze: 0,48 kg

Model motor

Model de viteze

Raportul de viteză

Dimensiune

Z2BLD25- □ GN

2GN □ K.

3 ~ 18

25 ~ 200

Introduceți raportul de viteză în casetă (□) în numele modelului

Secțiunea arbore de tip rotund de arbore

Excluderea greutății și a formei motorului secțiunii arborelui sunt aceleași cu cele ale tipului de arbore pinion.

Capul de viteze zecimal

Poate fi conectat la tipul arborelui pinionului GN. 2GN10XK / Greutate: 0,2kg

WRIE BLUG GOLLE SEMNALUL corespunzător Explicația semnalului

Gaura dopului	1	2	3	4
Semnal	U	W	Hz	Hu
Gaura dopului	5	6	7	8
Semnal	V	GND	Hw	Vcc

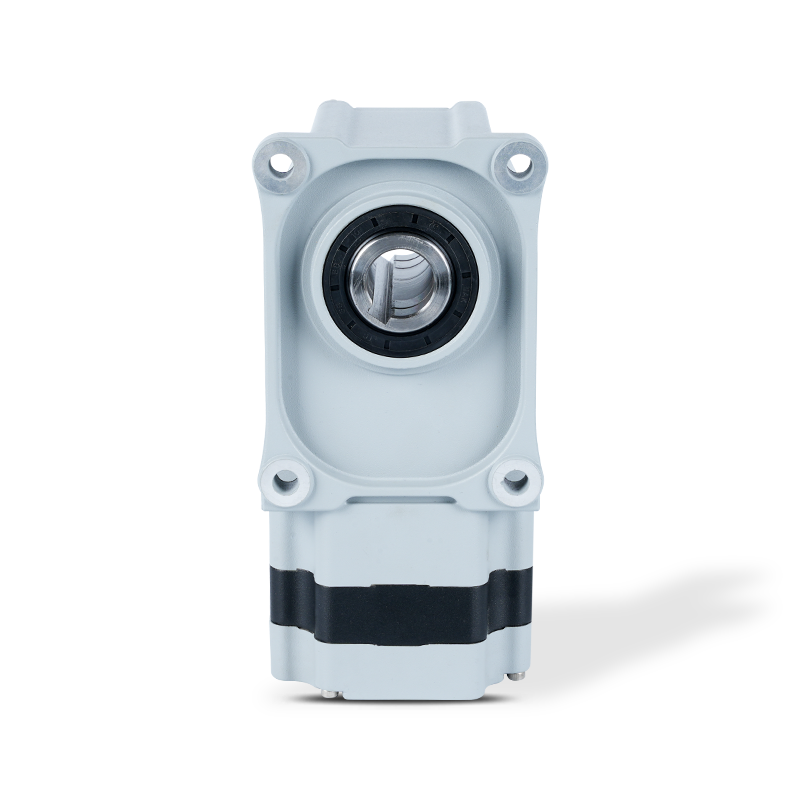

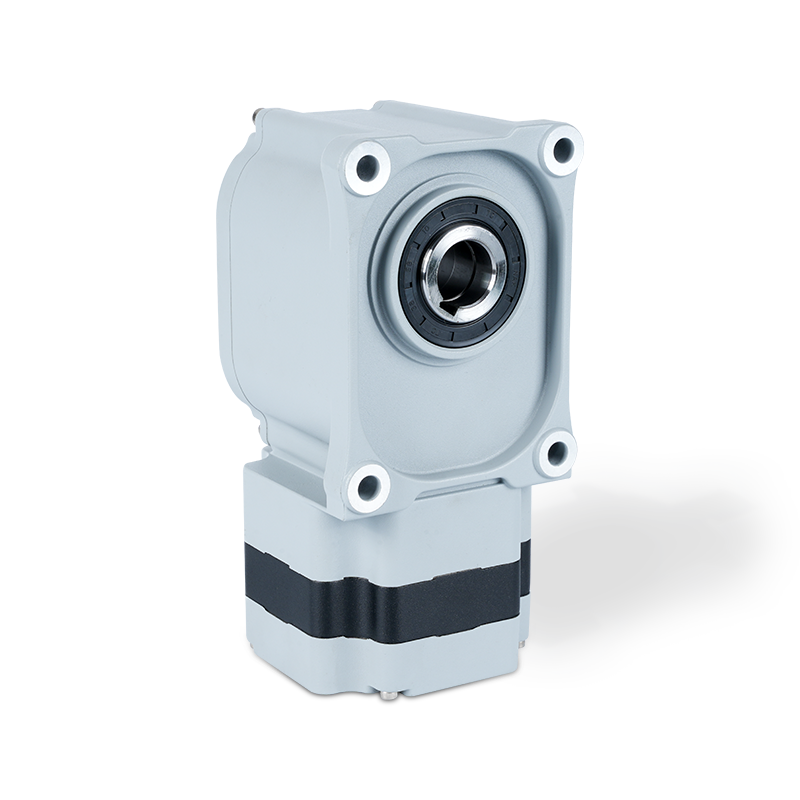

60 presiune L reductor de tip
