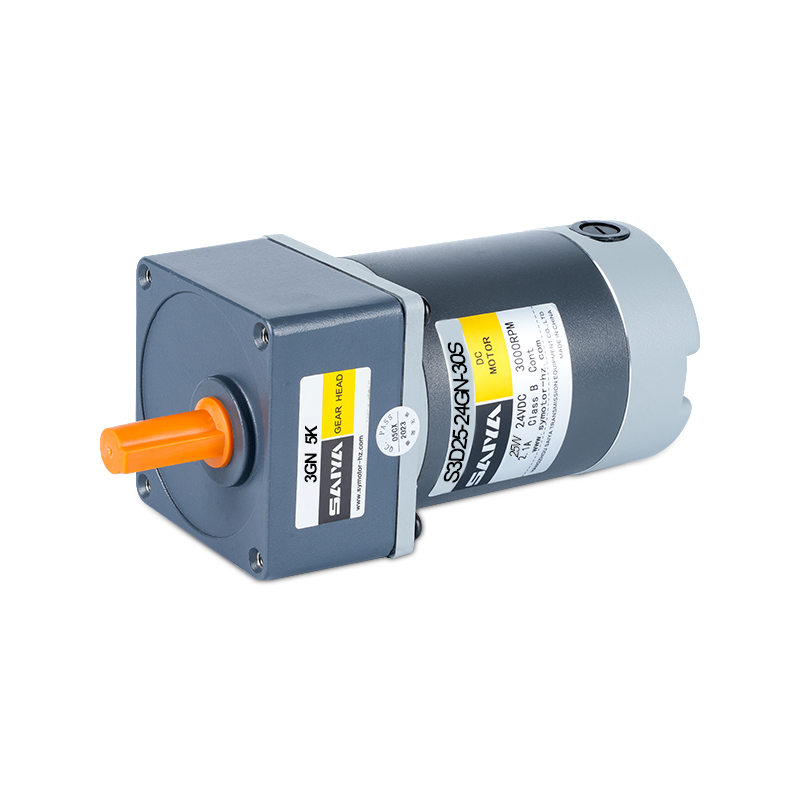

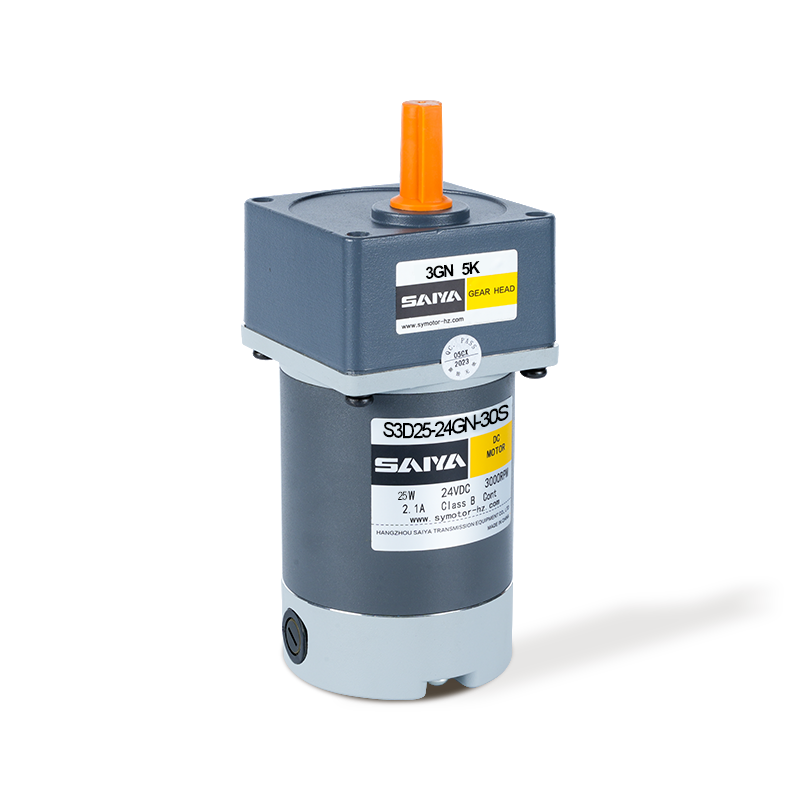

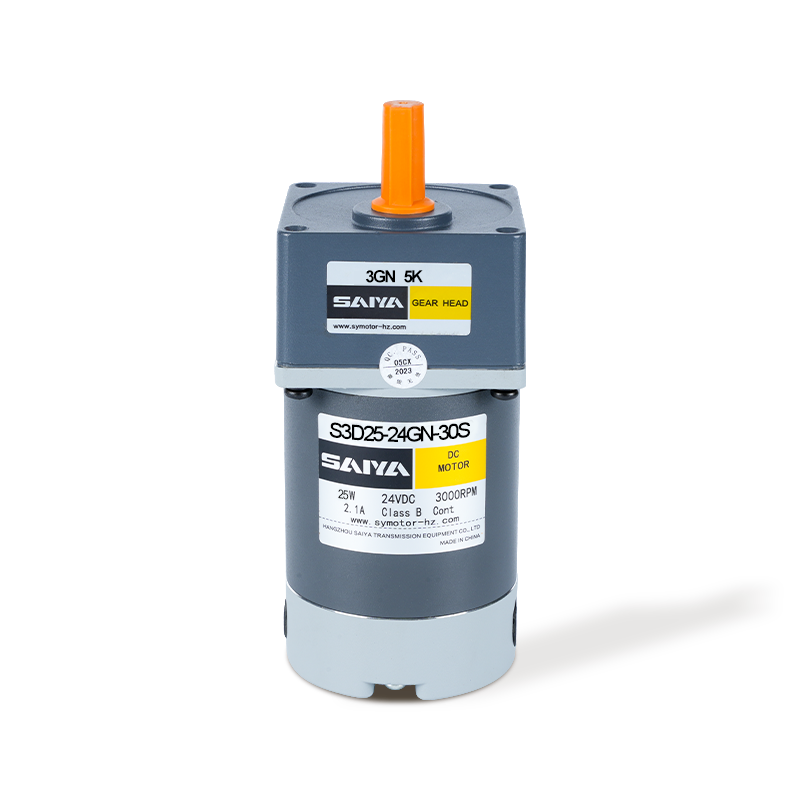

Motor de angrenaj DC de 25W cu perie DC

  • Motor de angrenaj DC de 25W cu perie DC
  • Motor de angrenaj DC de 25W cu perie DC
  • Motor de angrenaj DC de 25W cu perie DC

Descriere produs

Motorul de angrenaj DC de 25 W oferă performanțe și adaptabilitate ridicate, perfect pentru o serie de aplicații industriale și hobbyiste. Cu o dimensiune a cadrului de 70mm x 70mm, acest motor este proiectat să se încadreze în spații limitate, fără a face compromisuri la putere. Funcționează pe o gamă largă de tensiune de 12-90V, oferind flexibilitate pentru diverse surse de energie și sisteme de control.

În condiții de încărcare, motorul rulează cu o viteză de 3100-3300 rpm, atrăgând un curent între 0,3-1.0A. Când este sub încărcare, viteza scade ușor la 2700-3000 rpm, cu o remiză de curent corespunzătoare de 0,6-3,5a. Acest motor oferă un cuplu de 80-88Mn.m, asigurându-se că poate gestiona sarcinile solicitante cu ușurință.

Motorul de angrenaj DC cu perie de 25W este ideal pentru aplicațiile care necesită o viteză precisă și un control al cuplului. Este potrivit pentru utilizare în robotică, sisteme automatizate, utilaje mici și alte proiecte în care fiabilitatea și performanța sunt esențiale. Tensiunea largă a motorului și intervalele de curent îmbunătățesc compatibilitatea acestuia cu diversități electronice și setări de energie.

Parametri de performanță motorie

Model Voltaj Putere Parametri fără încărcare Parametri de încărcare Periaj de viață Greutatea motorului
Viteză Octual Viteză Cuplu Octual
V W R/min A R/min MN.M A H kg
S3D25-12 □ 12 25 3300 1.0
Max.
3000 80 3.5 2000 1.0
S3DW25-12 □ 12 25 3300 1.0
Max.
3000 80 3.5 2000 1.0
S3D25-24 □ 24 25 3200 0.5
Max.
2800 85 1.6 2000 1.0
S3DW25-24 □ 24 25 3200 0.5
Max.
2800 85 1.6 2000 1.0
S3D25-90 □ 90 25 3100 0.3
Max.
2700 88 0.6 2000 1.0
S3DW25-90 □ 90 25 3100 0.3
Max.
2700 88 0.6 2000 1.0

Tensiunea motorului, puterea și viteza vor fi personalizate în funcție de solicitarea sa în circumstanța permisă a dimensiunii adoptabile

Folosim W după D în model pentru a exprima motorul de perii externe. cum ar fi Z20W06-12GN.LF NO W, înseamnă că motorul standard de perie intern pentru motorul cu perie externă, puteți înlocui peria direct. Pentru cele interne, trebuie să demonstrăm mai întâi motorul.

Masa de tort-motor cu viteză

Model Voltaj Putere Parametri fără încărcare Parametri de încărcare Periaj de viață Greutatea motorului
Viteză Octual Viteză Cuplu Octual
V W R/min A R/min MN.M A H kg
S2D10-12 □ 12 10 3200 1.0 max. 2800 34 2.0 2000 0.7
S2DW10-12 □ 12 10 3200 1.0 max. 2800 34 2.0 2000 0.7
S2D10-24 □ 24 10 3300 0,5 max. 3000 32 0.9 2000 0.7
S2DW10-24 □ 24 10 3300 05 Max 3000 32 0.9 2000 0.7
S2D10-90 □ 90 10 3200 0,3 max. 2800 34 0.6 2000 0.7
S2DW10-90 □ 90 10 3200 0,3 max. 2800 34 0.6 2000 0.7

Punctele de viteze sunt vândute separat. Nu sunt disponibile puncte de viteze zecimale.

Introduceți raportul de viteză în casetă (□) în numele modelului.

Fundalul colorat (□) indică aceeași direcție rotativă a motorului, în timp ce direcția rotativă a altora este opusă.

Viteza este calculată prin împărțirea PED -ului sincron al motorului de către GEARATIO. Viteza reală este cu 2% ~ 20% mai mică decât valoarea afișată, în funcție de dimensiunea sarcinii.

Pentru a reduce viteza dincolo de raportul de viteze din tabel, atașați un cap de viteze zecimal (raport de viteză: 10) între capul de viteze și motor. În acest caz, cuplul admis este de 5 nm.

Unitate de cuplu de alocație: Upside (N.M)/Belowside (KGF.CM)

Tip Raportul de viteză 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S3D25-24 GN

Viteză

R/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
3GN □ K 0.21 0.25 0.35 0.41 0.52 0.62 0.69 0.86 1.04 1.24 1.24 1.55 1.86 2.24 2.49 3.11 3.73 4.66 5.00 5.00 5.00 5.00 5.00 5.00
2.03 2.44 3.38 4.06 5.08 6.09 6.77 8.46 10.2 12.2 12.2 15.2 18.3 21.9 24.4 30.5 36.6 45.7 50.0 50.0 50.0 50.0 50.0 50.0

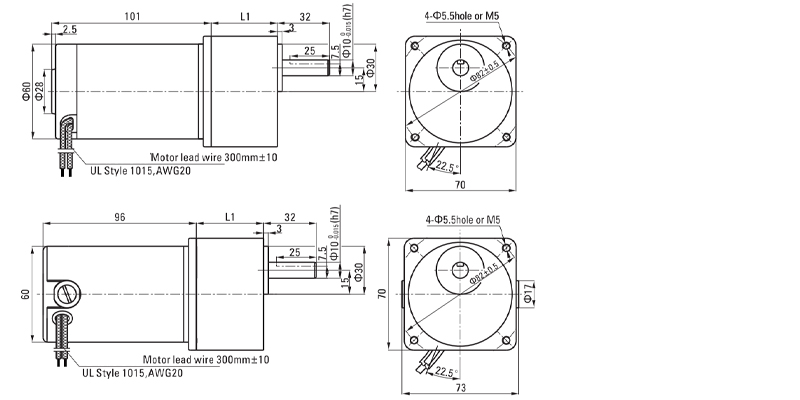

Dimensiuni (unitate MM)

Șuruburile de montare sunt incluse cu capul de viteze.

Tip de cablare de plumb

Greutate: motor: 1,0 kg / cap de viteze: 0,55 kg

Model de viteze Raportul de viteză L1
3GN □ K. 3 ~ 18 32
25 ~ 200 42

Introduceți raportul de viteză în casetă (□) în numele modelului.

Secțiunea arbore de tip rotund de arbore

Excluderea greutății și a formei motorului secțiunii arborelui este aceeași cu cea a tipului arborelui pinion.

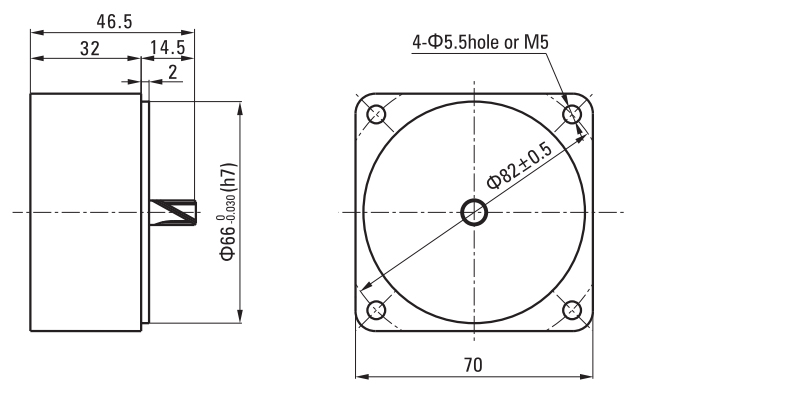

Capul de viteze zecimal

Poate fi conectat la tipul arborelui pinionului GN
3GN10X
Greutate: 0,31kg
